Поставщик
|
Edmund Optics |
|
Артикул
|
66-007 |
|
Тип линз
|
асферические |
|
Диаметр
|
25 мм |
|
Материал
|
пластик |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
350 - 1100 |
|
Форма задней поверхности
|
Convex |
|
Радиус R2 (мм)
|
103.1 |
|
Рабочая температура (° C)
|
-30 to 70 |
|
f / #
|
0.8 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤5 |
|
Толщина кромки ET (мм)
|
1.04 |
|
Качество поверхности
|
80-50 |
|
Чистая апертура CA (мм)
|
23.00 |
|
Подложка
|
Zeonex E48R |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
9.29 ±0.20 |
|
Заднее фокусное расстояние BFL (мм)
|
14.38 |
|
Числовая апертура NA
|
0.63 |
|
Эффективное фокусное расстояние EFL (мм)
|
20.00 @ 587.6nm |
|
Диаметр (мм)
|
25.00 +0.00/-0.10 |
Описание

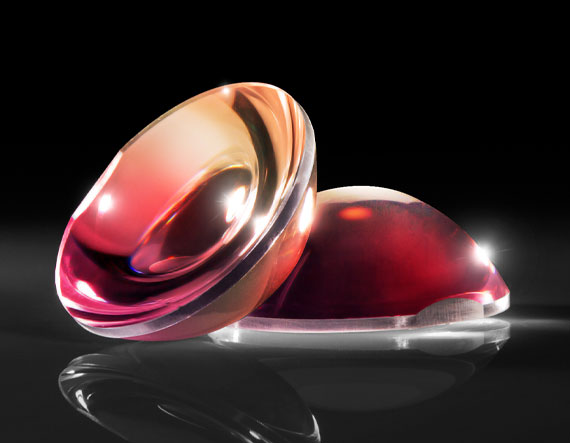

Асферическая линза 66-007 компании Edmund Optics — прецизионно обработанная линза диаметром 25 мм, Фокусное расстояние — 20 мм.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Пластиковая асферическая линза заметно дешевле стеклянного аналога и значительно легче по весу, что особенно удобно в массовых потребительских изделиях (например, в простых оптических датчиках или недорогих осветительных модулях), где важны низкая цена и небольшой вес, а не предельно высокая точность или устойчивость к нагреву.
Характеристики
- Артикул: 66-007; производитель: Edmund Optics
- Тип: асферическая линза
- Диаметр: 25 мм
- Фокусное расстояние: 20 мм
- Материал: пластик (полимер)
- Просветляющее покрытие: отсутствует
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Доступны полные данные о рецепте
- Стандартный диаметр 25 мм для простой системной интеграции.
- Дизайн с высокой числовой апертурой для превосходной коллекции света
Наши пластиковые асферические линзы TECHSPEC® представляют собой легкую альтернативу стеклянным сферическим или асферическим линзам. Объективы со стандартным диаметром 25 мм предлагают исключительную производительность и ценность. Подложка Zeonex E48R отличается низкой мутностью, низкой автофлуоресценцией и отличной адгезией покрытия, что делает эти линзы идеальными как для OEM-производителей, так и для исследовательских целей. Чтобы узнать об альтернативных конструкциях или требованиях к индивидуальному покрытию, свяжитесь с нашим отделом продаж.
