Поставщик
|
Edmund Optics |
|
Артикул
|
86-049 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
50-200 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
Диаметр
|
25 мм |
|
f / #
|
6.00 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Допуск клина (угл. мин)
|
15.00 |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R (мм)
|
68.77 |
|
Числовая апертура NA
|
0.08 |
|
Допуск фокусного расстояния (%)
|
±3 |
|
Толщина кромки ET (мм)
|
1.85 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 350 - 450nmRavg ≤1.5% @ 250 - 700nm |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Подложка
|
Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.00 |
|
Заднее фокусное расстояние BFL (мм)
|
147.94 |
|
Эффективное фокусное расстояние EFL (мм)
|
150.00 |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
Описание

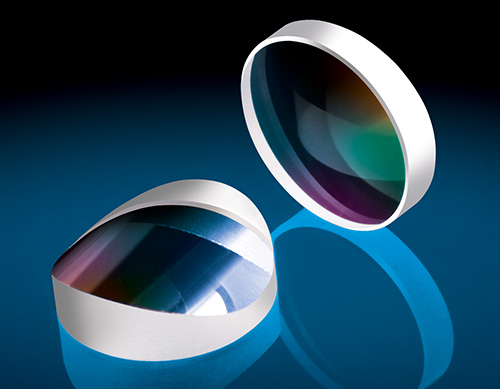

Плоско-выпуклая цилиндрическая линза 86-049 от Edmund Optics (серия TECHSPEC) изготовлена из плавленого кварца (UVFS, Corning 7980) и имеет диаметр 25 мм при фокусном расстоянии 150 мм. Линза предназначена для работы в спектральном диапазоне 250–700 нм и покрыта просветляющим покрытием UV-VIS, обеспечивающим остаточное отражение не более 1,5% в среднем по диапазону. Цилиндрическая геометрия позволяет фокусировать свет только в одной плоскости, преобразуя коллимированный пучок в линию. Это делает линзу идеальной для формирования линейной подсветки в системах машинного зрения и триангуляционных датчиках. Плавленый кварц обладает низким тепловым расширением и высокой лучевой стойкостью. Линза поставляется без оправы.
Характеристики
- Тип: плоско-выпуклая цилиндрическая линза
- Диаметр: 25,00 мм (+0,0/-0,2)
- Фокусное расстояние: 150,00 мм
- Задний фокальный отрезок: 147,94 мм
- Покрытие: UV-VIS (250–700 нм)
- Остаточное отражение: Rabs ≤1,0% @ 350–450 нм; Ravg ≤1,5% @ 250–700 нм
- Материал: плавленый кварц (UVFS, Corning 7980)
- Центральная толщина: 3,00 ±0,1 мм
- Толщина по краю: 1,85 мм
- Радиус кривизны: 68,77 мм
- Относительное отверстие: f/6,0
- Числовая апертура: 0,08
- Качество поверхности: 40-20
- Порог лазерного повреждения: 3 Дж/см² @ 355 нм, 10 нс; 5 Дж/см² @ 532 нм, 10 нс
- Поставляется без оправы
Отрасли применения
Цилиндрическая линза 86-049 используется в УФ-видимых оптических системах для создания линейной подсветки и формирования пучков. Она применяется в системах машинного зрения, триангуляционных датчиках и 3D-сканерах. Благодаря плавленому кварцу линза устойчива к УФ-излучению и тепловым нагрузкам. В научных исследованиях она востребована в экспериментах по оптике и лазерной физике. Промышленные применения включают лазерную обработку, контроль качества и измерительные приборы.
Описание семейства продуктов
- Отличное пропускание УФ-излучения.
- Низкий коэффициент теплового расширения
- Точный дизайн
Наши цилиндрические линзы TECHSPEC® из плавленого кварца PCX идеально подходят для формирования УФ-луча или для приложений, работающих в суровых условиях. Фокусируя свет только в одном измерении, цилиндрические линзы обычно используются с линейными матрицами датчиков или для создания линии от лазерного источника. Чтобы узнать о требованиях к индивидуальному покрытию, свяжитесь с нашим отделом продаж.
