Поставщик
|
Edmund Optics |
|
Артикул
|
68-183 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
UV-AR (250-425nm) |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
50-200 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
Диаметр
|
25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Допуск клина (угл. мин)
|
15.00 |
|
Диапазон длин волн (нм)
|
250 - 425 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R (мм)
|
68.77 |
|
Числовая апертура NA
|
0.08 |
|
Допуск фокусного расстояния (%)
|
±3 |
|
f / #
|
6.00 |
|
Толщина кромки ET (мм)
|
1.85 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 250 - 425nmRavg ≤0.75% @ 250 - 425 nmRavg ≤0.5% @ 370 - 420nm |
|
Покрытие
|
UV-AR (250-425nm) |
|
Подложка
|
Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.00 |
|
Заднее фокусное расстояние BFL (мм)
|
147.94 |
|
Эффективное фокусное расстояние EFL (мм)
|
150.00 |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
Описание
Плоско-выпуклая цилиндрическая линза предназначена для управления светом только в одном направлении. В отличие от сферической линзы, её цилиндрическая поверхность создаёт фокусировку по одной координате, поэтому точечный пучок может преобразовываться в линию, а изображение — растягиваться или сжиматься по одной оси. Плоско-выпуклая геометрия с положительным фокусным расстоянием используется для сходящейся фокусировки.
Диаметр 25 мм обеспечивает удобный формат для установки в стандартную оптическую оправу соответствующего размера, а фокусное расстояние 150 мм задаёт относительно плавное сведение пучка и рабочую геометрию оптической схемы. При интеграции необходимо совместить ось цилиндрической линзы с требуемым направлением преобразования: поворот линзы вокруг оптической оси изменяет ориентацию фокусируемой линии или оси анаморфного увеличения.
Материал UVFS — плавленый кварц для ультрафиолетового диапазона. Антиотражающее покрытие рассчитано на спектральный диапазон 250–425 нм, поэтому линза подходит для УФ- и ближнего фиолетового излучения в пределах указанной полосы. Конкретные значения остаточного отражения, пропускания, допусков, радиуса кривизны и рабочей температуры данной спецификацией не заданы; при проектировании их следует уточнить отдельно, особенно для лазерных систем и прецизионной фокусировки.
Характеристики
- Оптический тип: плоско-выпуклая цилиндрическая линза.
- Фокусирующее действие: в одном измерении, по одной оптической координате.
- Знак фокусного расстояния: положительный.
- Фокусное расстояние: 150 мм.
- Диаметр линзы: 25 мм.
- Материал: UVFS, плавленый кварц для УФ-диапазона.
- Покрытие: антиотражающее, для диапазона 250–425 нм.
- Рабочая геометрия: цилиндрическая оптическая поверхность и плоская опорная сторона.
- Основное преобразование пучка: фокусировка в линию или изменение размера изображения по одной оси.
- Ориентация при монтаже: направление цилиндрической образующей определяет ориентацию фокусируемой линии.
Отрасли применения
- УФ-лазерные системы для формирования линейного пятна и распределения излучения по одной координате.
- Оптические схемы анаморфного преобразования, где требуется изменить соотношение размеров пучка по одной оси.
- Системы машинного зрения и контроля, использующие линейную подсветку в диапазоне 250–425 нм.
- Спектроскопические, фотолитографические и исследовательские установки с УФ-излучением, где требуется цилиндрическая фокусировка.

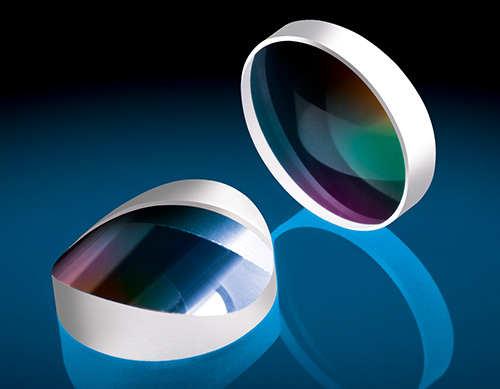

Описание семейства продуктов
- Отличное пропускание УФ-излучения.
- Низкий коэффициент теплового расширения
- Точный дизайн
Наши цилиндрические линзы TECHSPEC® из плавленого кварца PCX идеально подходят для формирования УФ-луча или для приложений, работающих в суровых условиях. Фокусируя свет только в одном измерении, цилиндрические линзы обычно используются с линейными матрицами датчиков или для создания линии от лазерного источника. Чтобы узнать о требованиях к индивидуальному покрытию, свяжитесь с нашим отделом продаж.
