Поставщик
|
Edmund Optics |
|
Артикул
|
86-048 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
50-200 мм |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
Диаметр
|
25 мм |
|
f / #
|
4.00 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Допуск клина (угл. мин)
|
15.00 |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R (мм)
|
45.85 |
|
Числовая апертура NA
|
0.13 |
|
Допуск фокусного расстояния (%)
|
±3 |
|
Толщина кромки ET (мм)
|
1.26 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 350 - 450nmRavg ≤1.5% @ 250 - 700nm |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Подложка
|
Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.00 |
|
Заднее фокусное расстояние BFL (мм)
|
97.94 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
Описание

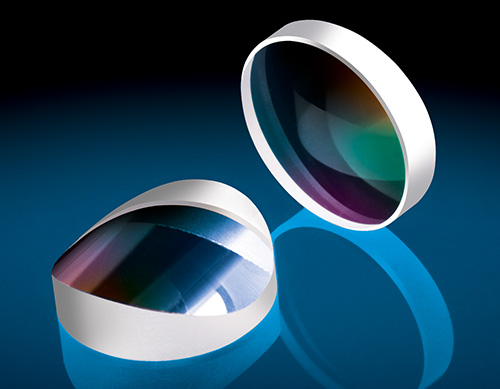

Плоско-выпуклая цилиндрическая линза 86-048 компании Edmund Optics имеет диаметр 25 мм и фокусное расстояние 100 мм. Одна сторона линзы плоская, а вторая изогнута только в одном направлении (а не шарообразно, как у обычной линзы), поэтому такая линза собирает свет не в точку, а в узкую линию.
На обе поверхности нанесено покрытие, снижающее отражение света от поверхности, рассчитанное на диапазон 250–700 нм (от ультрафиолета до видимого света).
Линза изготовлена из UVFS — плавленого кварца, специального стекла, которое хорошо пропускает не только видимый, но и ультрафиолетовый свет, в отличие от обычного оптического стекла, которое ультрафиолет заметно поглощает.
Круглые цилиндрические линзы такого типа (в отличие от прямоугольных) удобно устанавливать во вращающихся оправах, позволяя точно сориентировать направление линии фокусировки относительно остальной части прибора.
Обычный допуск на диаметр — минус 0,00...0,10 мм от номинала, а на фокусное расстояние — около ±1%, поэтому линзы одного и того же артикула из разных партий взаимозаменяемы без подгонки при повторных заказах.
Такие линзы применяют для формирования узкой световой полосы — например, для подсветки щелевых отверстий спектральных приборов или для превращения круглого лазерного пучка в вытянутую линию.
Характеристики
- Артикул: 86-048; производитель: Edmund Optics
- Тип: плоско-выпуклая цилиндрическая линза
- Диаметр: 25 мм
- Фокусное расстояние: 100 мм
- Просветляющее покрытие: УФ и видимый свет 250–700 нм
- Материал: UVFS (плавленый кварц)
Отрасли применения
- Осветительные и проекционные системы
- Медицинское и стоматологическое оборудование
- Спектроскопия и аналитическое приборостроение
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Отличное пропускание УФ-излучения.
- Низкий коэффициент теплового расширения
- Точный дизайн
Наши цилиндрические линзы TECHSPEC® из плавленого кварца PCX идеально подходят для формирования УФ-луча или для приложений, работающих в суровых условиях. Фокусируя свет только в одном измерении, цилиндрические линзы обычно используются с линейными матрицами датчиков или для создания линии от лазерного источника. Чтобы узнать о требованиях к индивидуальному покрытию, свяжитесь с нашим отделом продаж.
