Поставщик
|
Edmund Optics |
|
Артикул
|
66-196 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
10 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Переданный волновой фронт, пик-впадина
|
≤λ/2 per 25mm @ 633nm |
|
Допуск по толщине (мм)
|
±0.025 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
N-BK7 |
|
Коэффициент Пуассона
|
0.206 |
|
Параллельность (угл. сек)
|
<30 |
|
Индекс преломления nd
|
1.516 |
|
Плотность (г / см3)
|
2.51 |
|
Модуль Юнга (ГПа)
|
82 |
|
Твердость по Кнупу (ГПа)
|
610 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
7.1 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина (мм)
|
0.20 |
|
Диаметр (мм)
|
25.00 +0.00/-0.05 |
|
Число Аббе (vd)
|
64.17 |
Описание

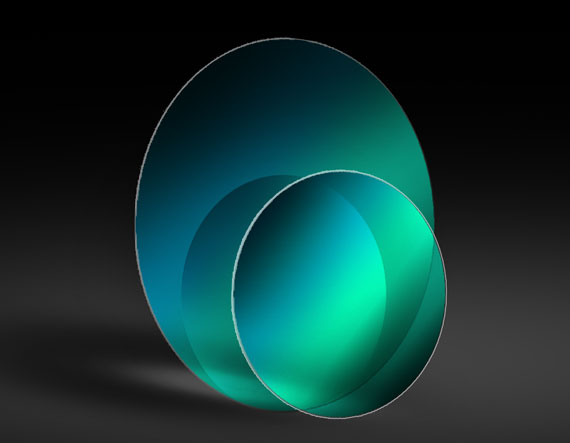

Ультратонкое оптическое окно из стекла N-BK7 представляет собой плоскопараллельную пластину минимальной толщины, предназначенную для оптического доступа в системах, где критична компактность и минимальное смещение фокуса при прохождении пучка через прозрачный барьер. Уменьшенная толщина снижает вносимую сферическую и хроматическую аберрацию, а также уменьшает продольное смещение фокальной плоскости по сравнению с более толстыми аналогами, что важно в плотных оптических сборках с жёсткими требованиями к рабочему расстоянию. Материал N-BK7 обеспечивает хорошую механическую обрабатываемость и стабильность оптических характеристик. Однослойное просветляющее покрытие на основе фторида магния MgF2, нанесённое на обе поверхности, снижает френелевские потери в видимом диапазоне 400-700 нм, повышая суммарное пропускание конструкции.
Характеристики
- Тип: ультратонкое плоскопараллельное оптическое окно
- Материал: стекло N-BK7
- Покрытие: MgF2, диапазон 400-700 нм
- Диаметр: 25 мм
- Особенность: минимальная толщина подложки
Отрасли применения
Такие окна применяются в компактных оптических приборах, портативных спектрометрах, эндоскопических системах и малогабаритных камерах, где толщина защитного элемента напрямую влияет на общие габариты устройства. Они также используются в датчиках и модулях считывания, встраиваемых в ограниченное пространство корпуса, а также в оптических трактах, где важно минимизировать смещение фокуса и остаточные аберрации при сохранении герметичности или механической защиты внутренних узлов прибора.
Описание семейства продуктов
- Сверхтонкий толщиной 0,20 мм
- Подложка Precision N-BK7
- Очень легкий
Окна TECHSPEC® Ultra-Thin N-BK7 — это наши самые тонкие из доступных окон, их толщина составляет не менее 1/10 толщины наших традиционных окон N-BK7. Чрезвычайно тонкая конструкция делает их идеальными для приложений, чувствительных как к весу, так и к размеру. Кроме того, их конструкция с высокой устойчивостью обеспечивает минимальное искажение и рассеяние луча. Они доступны без покрытия или с просветляющим покрытием MgF2. Чтобы узнать о нестандартных размерах или вариантах покрытия, свяжитесь с нашим отделом продаж.
Примечание. Ультратонкие окна N-BK7 очень хрупкие. Обращайтесь с этими окнами осторожно.
