Поставщик
|
Edmund Optics |
|
Артикул
|
85-984 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
BBAR (900-1700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
50-200 мм |
|
Диаметр
|
25 мм |
|
Применение
|
системы формирования изображений |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
900 - 1700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 900 - 1700nmRavg ≤1.0% @ 900 - 1700nm |
|
Покрытие
|
BBAR (900-1700nm) |
|
Числовая апертура NA
|
0.25 |
|
f / #
|
2.00 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-LAK22 / N-SF6 |
|
Толщина кромки ET (мм)
|
8.94 |
|
Радиус R3 (мм)
|
-161.05 |
|
Радиус R2 (мм)
|
-28.45 |
|
Радиус R1 (мм)
|
31.69 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
4.00 |
|
Толщина центра CT 1 (мм)
|
8.00 |
|
Чистая апертура CA (мм)
|
24.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
880.00 |
|
Заднее фокусное расстояние BFL (мм)
|
43.29 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Диаметр (мм)
|
25.00 +0.0/-0.025 |
Описание

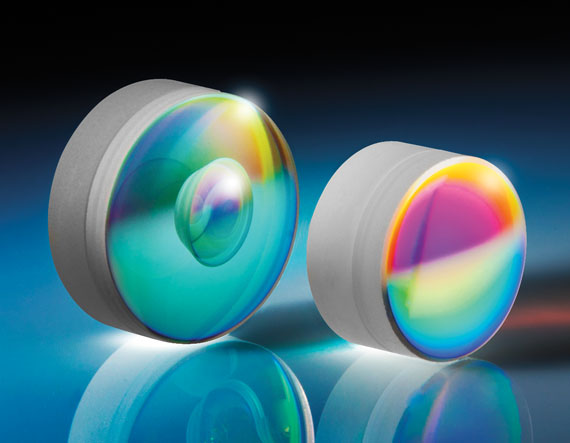

Ахроматическая линза диаметром 25 мм и эффективным фокусным расстоянием 50 мм предназначена для формирования изображений и фокусировки ближнего инфракрасного излучения в диапазоне 900–1700 нм. Составная конструкция уменьшает хроматическую аберрацию и позволяет сохранять резкость при работе с несколькими NIR-длинами волн. Покрытие BBAR повышает передачу и снижает отражение на поверхностях.
Диапазон 900–1700 нм охватывает часть спектра оптических телекоммуникаций, лидаров и ближней инфракрасной спектроскопии. Фокусное расстояние 50 мм обеспечивает положительную оптическую силу и компактное размещение фокуса. Диаметр 25 мм совместим с однодюймовыми оправами и позволяет работать с пучками средней апертуры.
Ахроматическая конструкция полезна в многоспектральных системах, где обычная одиночная линза создавала бы заметный уход фокуса при изменении длины волны. При монтаже необходимо соблюдать ориентацию дублета, контролировать соосность и не создавать напряжений. Линза подходит для камер, спектрометров, волоконных модулей и измерительных систем.
Характеристики
- Тип: ахроматическая линза.
- Диаметр: 25 мм.
- Эффективное фокусное расстояние: 50 мм.
- Покрытие: BBAR для диапазона 900–1700 нм.
- Оптическая сила: положительная.
- Спектральная область: ближний инфракрасный диапазон.
- Назначение: фокусировка с уменьшенной хроматической аберрацией.
- Формат: круглая оптика диаметром 1 дюйм.
Отрасли применения
- Оптические телекоммуникации.
- NIR-спектроскопия.
- Лидары.
- Волоконно-оптические датчики.
- ИК-визуализация.
- Научное фотонное приборостроение.
Описание семейства продуктов
- Предназначен для повышения разрешения и уменьшения размера пятна для длин волн NIR (750–1100 нм)
- Уменьшена сферическая аберрация для монохроматических источников до 2 мкм
- Широкополосное антибликовое покрытие имеет отражательную способность <1% в диапазоне 750–1550 нм.
Ахроматические линзы TECHSPEC® для ближнего ИК-диапазона (NIR) предназначены для обеспечения минимально возможного размера пятна для полихроматического света в диапазоне от 750 до 1100 нм. Используя наши дублеты NIR вместо стандартных дублетов, предназначенных для видимого диапазона, среднеквадратический диаметр пятна можно уменьшить с 43 мкм до 22,5 мкм, например, при использовании полихроматического света. Размер пятна будет меньше при фокусировке на монохроматических источниках. Дублеты ближнего ИК-диапазона также уменьшают сферическую аберрацию и обладают превосходными характеристиками при использовании с монохроматическим источником с длиной волны до 2 мкм. Типичные области применения этих дублетов включают: линзы для формирования изображения в ближней инфракрасной области, фокусировку и расширение лазеров в ближней ИК-области, а также фокусирующие/коллимирующие линзы для волоконной оптики и светодиодов в ближней ИК-области.
