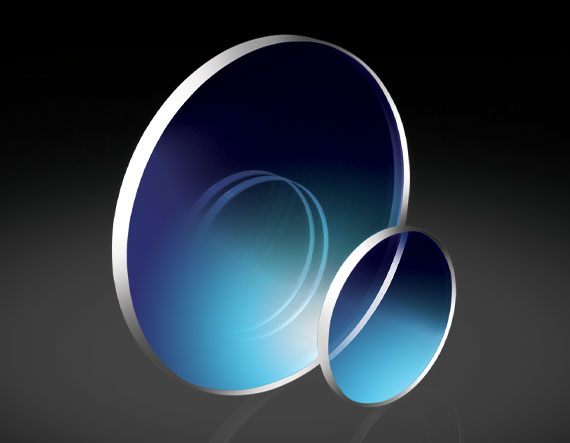

Оптическое окно из бромида калия (KBr), без покрытия, диаметр: 25 мм, толщина: 2 мм

Описание

Оптическое окно из KBr, 25 мм, 2 мм, без покрытия от Edmund Optics представляет собой специализированный компонент для построения оптических, лазерных, измерительных или визуализирующих систем. Изделие подбирают по указанным в спецификации габаритам, фокусному расстоянию, рабочему спектральному диапазону, материалу и типу функционального покрытия. Такие параметры определяют, с какими источниками излучения и оптическими схемами компонент может использоваться, а также насколько компактным и светосильным получится оптический узел.

Плоско-параллельная геометрия предназначена для защиты внутренней оптики и передачи излучения с минимальным влиянием на фронт волны. Указанные размеры позволяют интегрировать изделие в типовые оправы, держатели и модульные оптические сборки. Компонент подходит как для разработки прототипов, так и для серийных систем, если соблюдаются условия по спектральному диапазону, углу падения и требованиям к чистоте оптических поверхностей.

Характеристики

Ключевые параметры изделия: Оптическое окно из KBr, 25 мм, 2 мм, без покрытия. Антиотражающие, отражающие, светоделительные или специализированные покрытия оптимизируют работу в целевом спектральном диапазоне, уменьшая потери, паразитные отражения и рассеянный свет. При отсутствии покрытия элемент сохраняет универсальность для последующего нанесения функционального слоя или применения в схеме, где стандартное отражение допустимо.

Оптические поверхности изготовлены с точностью, необходимой для практических задач фокусировки, визуализации или измерения. При монтаже следует использовать чистые держатели, избегать касания рабочих поверхностей и учитывать допустимую апертуру, положение фокуса, поляризацию и мощность используемого источника. Для систем с высокой контрастностью важно также ограничивать боковую засветку и поддерживать чистоту оптики.

Отрасли применения

Оптическое окно из KBr применяется в лабораторной фотонике, оптическом приборостроении, системах машинного зрения, спектроскопии и лазерных установках. В зависимости от спектрального диапазона компонент может использоваться с источниками видимого, ультрафиолетового, ближнего или среднего инфракрасного излучения, а также в измерительных трактах и системах контроля качества.

Типовые задачи включают формирование и передачу пучка, построение осветительных и приёмных каналов, защиту чувствительных узлов, настройку поляризации, спектральное разделение или контроль изображения. Компонент также подходит для учебных и исследовательских стендов, где требуется воспроизводимая оптическая конфигурация и понятная связь между параметрами элемента и результатом работы системы.

Описание семейства продуктов

• Отличная передача от 250 нм до 26 мкм
• Хорошая устойчивость к механическим ударам
• Идеально подходит для ИК-Фурье-спектроскопии.
• Также доступны окна с хлоридом натрия (NaCl)

Бромистый калий (KBr) – это материал, обычно используемый в ИК-Фурье-спектроскопии. KBr имеет немного более широкий спектральный диапазон, чем хлорид натрия (NaCl), и обладает отличным пропусканием от 250 нм до 26 мкм. Его показатель преломления изменяется от 1,46 до 1,59 в этом диапазоне. KBr растворим в воде, поэтому его поверхности следует защищать от воздействия влаги. Воздействие влаги ухудшает поверхность окна. Окна из бромида калия обладают хорошей устойчивостью к механическим воздействиям, легко раскалываются и могут использоваться при температурах до 300°C. KBr имеет плотность 2,75 г/см³ и твердость по Кнупу 7,0.
