Поставщик
|
Edmund Optics |
|
Артикул
|
89-564 |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Материал
|
Ge (германий) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
102.7 |
|
Диапазон длин волн (нм)
|
3000 - 5000 |
|
Диапазон длин волн (мкм)
|
3 - 5 |
|
Тип
|
Защитное окно |
|
Допуск по толщине (мм)
|
±0.1 |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/10 @ 10.6μm |
|
Подложка
|
Germanium (Ge) |
|
Коэффициент Пуассона
|
0.28 |
|
Параллельность (угл. мин)
|
<1 |
|
Твердость по Кнупу (кг / мм2)
|
780.00 |
|
Индекс преломления nd
|
4.002 @ 11µm |
|
Плотность (г / см3)
|
5.33 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
6.1 |
|
Спецификация покрытия
|
Ravg <3% @ 3 - 5μm |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Толщина (мм)
|
2.00 |
|
Допуск на размер (мм)
|
+0.0/-0.1 |
|
Диаметр (мм)
|
25.00 |
|
Чистая апертура (%)
|
90.00 |
Описание
Оптическое окно 89-564 компании Edmund Optics изготовлено из германия (Ge) диаметром 25 мм и толщиной 2 мм, с просветляющим покрытием, рассчитанным на диапазон 3–5 мкм — стандартное окно атмосферной прозрачности, используемое в тепловизионных камерах среднего ИК-диапазона. Германий отличается высоким показателем преломления (около 4,0), что при отсутствии покрытия давало бы значительные френелевские потери (порядка 36% на поверхность), устраняемые нанесённым АР-покрытием.
Высокая твёрдость и механическая прочность германия при относительно высокой плотности материала (более чем вдвое превышающей плотность кремния) делают его предпочтительным материалом там, где важна механическая устойчивость окна при умеренном диаметре, а больший вес не является определяющим фактором конструкции.
Германиевые окна данного диапазона широко применяются во входных объективах тепловизионных прицелов, систем технического зрения в темноте и полного отсутствия видимого освещения, а также в промышленных пирометрических и температурных измерительных приборах среднего ИК-диапазона.
Характеристики
- Артикул: 89-564; производитель: Edmund Optics
- Тип: плоскопараллельное окно
- Диаметр: 25 мм; толщина: 2 мм
- Просветляющее покрытие: диапазон 3–5 мкм
- Материал: германий (Ge)
- Показатель преломления материала: ~4,0
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Тепловизионные прицелы и приборы ночного видения
- Промышленная пирометрия и температурный контроль среднего ИК-диапазона

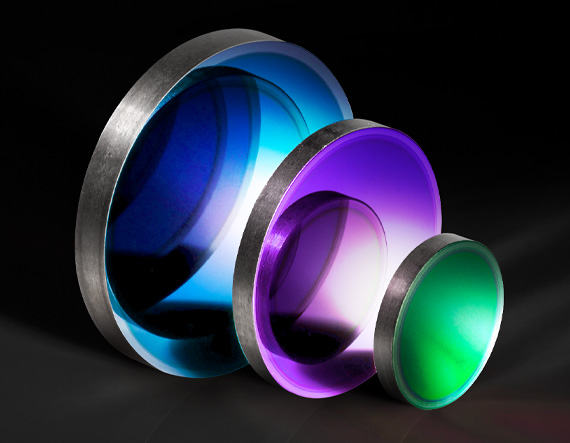

Описание семейства продуктов
- Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
- Минимальная хроматическая аберрация благодаря низкой дисперсии
- Идеально подходит для инфракрасных приложений, требующих прочной оптики
- Также доступны германиевые окна с DLC-покрытием
Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см3). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
