Поставщик
|
Edmund Optics |
|
Артикул
|
43-835 |
|
Диаметр
|
25.4 мм (1") |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Фокусное расстояние
|
25 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Тип
|
Spherical Mirror |
|
Допуск по толщине (мм)
|
±0.5 |
|
Радиус R1 (мм)
|
50.00 |
|
Толщина кромки ET (мм)
|
3.0 |
|
Чистая апертура (%)
|
90 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000Ravg >96% @ 2000 - 10000nm |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Апертура (f / #)
|
f/1 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.00 |
|
Диаметр (мм)
|
25.00 ±0.50 |
|
Качество поверхности
|
80-50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Подложка
|
N-BK7 |
Описание
Вогнутое сферическое зеркало диаметром 25 мм и фокусным расстоянием 25 мм предназначено для сильной фокусировки инфракрасного излучения. Покрытие для диапазона 700–10000 нм позволяет работать от ближнего до среднего ИК. Отражательная оптика не вносит хроматической аберрации, поэтому зеркало подходит для широкополосных источников и спектральных систем.
Короткое фокусное расстояние обеспечивает высокую отражательную оптическую силу и компактное размещение фокальной области. Зеркало может использоваться для фокусировки теплового излучения на детектор, построения отражательных объективов и формирования компактных ИК-лазерных узлов. Диаметр 25 мм совместим со стандартными круглыми оправами.
Сферическое зеркало чувствительно к внеосевой работе: при большом угле и смещении пучка появляются кома и астигматизм. Для получения качественного фокуса рекомендуется использовать схему, близкую к осевой. Покрытие следует защищать от загрязнений, а крепление выполнять без деформации подложки. При работе с мощным лазером дополнительно контролируют плотность мощности и тепловую нагрузку.
Характеристики
- Тип: вогнутое сферическое зеркало.
- Диаметр: 25 мм.
- Фокусное расстояние: 25 мм.
- Покрытие: для диапазона 700–10000 нм.
- Оптическая сила: высокая положительная отражательная.
- Спектральная область: ближний и средний инфракрасные диапазоны.
- Назначение: сильная фокусировка ИК-излучения.
- Особенности: отсутствие хроматической аберрации при отражении.
Отрасли применения
- Тепловизионная оптика.
- ИК-спектроскопия.
- Фокусировка лазеров.
- Газоанализ.
- Оптическая метрология.
- Отражательные исследовательские системы.

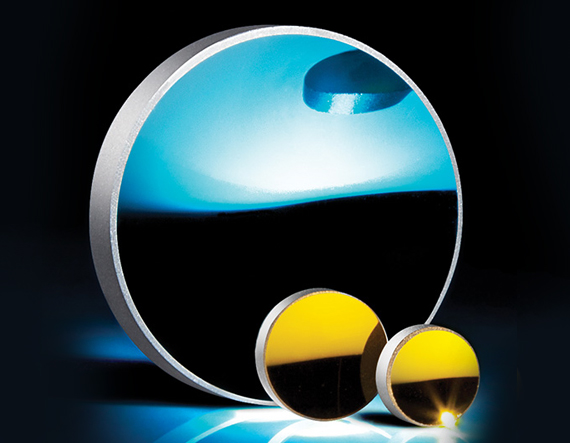

Описание семейства продуктов
- Идеально подходит для фокусировки света.
- Варианты алюминиевого и золотого покрытия
- Доступны размеры от 9 до 50 мм.
Эти вогнутые сферические зеркала имеют полированную сферическую поверхность, металлическое покрытие и изогнутую заднюю часть. Каждое зеркало имеет положительное фокусное расстояние и фокусирует падающий свет. Все вогнутые сферические зеркала First Surface имеют стеклянную подложку.
