Поставщик
|
Edmund Optics |
|
Артикул
|
15-194 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
MgF2 (400-700nm) |
|
Фокусное расстояние
|
5-50 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
25 мм |
|
Применение
|
OEM-интеграции |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
∞ |
|
Диаметр асферы (мм)
|
25.00 |
|
Расчетная длина волны DWL (нм)
|
587.6 |
|
f / #
|
0.8 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤25 |
|
Толщина кромки ET (мм)
|
3.00 |
|
Качество поверхности
|
80-50 (typical) |
|
Чистая апертура CA (мм)
|
22.5 |
|
Подложка
|
Liba2000 |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Толщина центра CT (мм)
|
12.27 |
|
Допуск фокусного расстояния (%)
|
±5 |
|
Заднее фокусное расстояние BFL (мм)
|
11.93 |
|
Числовая апертура NA
|
0.625 |
|
Эффективное фокусное расстояние EFL (мм)
|
20.00 @ 587.6nm |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
Описание

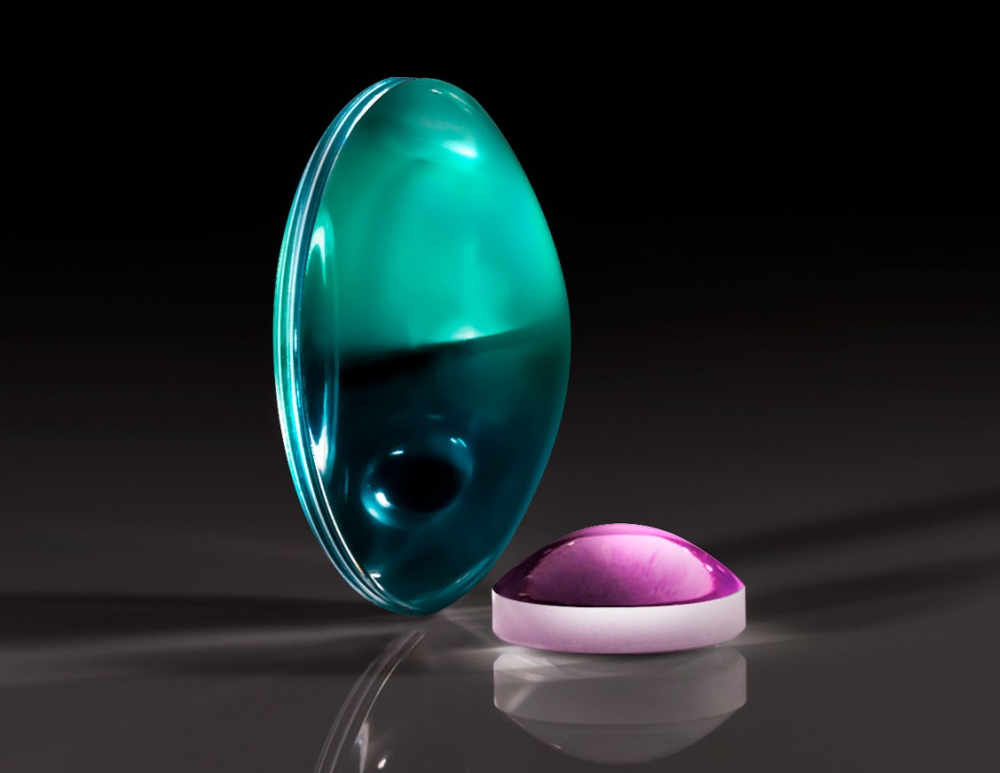

Асферическая конденсорная линза серии TECHSPEC изготавливается методом прецизионного литья (молдирования) из оптического пластика или стекла, что позволяет получить сложную несферическую профильную поверхность без последующей механической доводки, характерной для традиционных сферических линз. Асферический профиль поверхности рассчитан таким образом, чтобы устранить сферическую аберрацию при сборе и концентрации света от протяжённого источника, что делает линзу эффективным конденсором для равномерного направления излучения на малую апертуру или образец. Литьевая технология производства обеспечивает высокую повторяемость геометрии при серийном изготовлении и экономичность при сохранении оптического качества, достаточного для осветительных и не прецизионно-формирующих изображение задач. Поверхность линзы покрыта однослойным просветляющим покрытием на основе фторида магния (MgF2), рассчитанным на диапазон 400-700 нм, что снижает потери на отражение и повышает эффективность передачи видимого света. Диаметр линзы 25 мм и фокусное расстояние 20 мм соответствуют компактной конденсорной оптике с относительно короткофокусной, светосильной геометрией.
Характеристики
- Тип: асферическая конденсорная линза, литьевое исполнение TECHSPEC
- Диаметр: 25 мм
- Фокусное расстояние: 20 мм
- Покрытие: MgF2, однослойное просветляющее
- Рабочий спектральный диапазон покрытия: 400-700 нм
- Асферический профиль для минимизации сферической аберрации при сборе света
- Технология изготовления: прецизионное литьё (молдинг)
Отрасли применения
Конденсорные асферические линзы такого типа применяются в осветительных модулях микроскопов, проекторов и эндоскопического оборудования, где требуется эффективно собрать свет от источника (светодиода, лампы) и направить его равномерным пучком на объект или входную апертуру системы. Востребованы в машинном зрении для построения компактных осветителей, в медицинском и стоматологическом оборудовании, а также в потребительской и промышленной оптоэлектронике, где важны серийная воспроизводимость характеристик и технологичность изготовления при сохранении приемлемого оптического качества.
Описание семейства продуктов
- Высокая числовая апертура
- Полная документация для OEM-интеграции
- Идеально подходит для освещения
Формованные асферические конденсорные линзы TECHSPEC® были разработаны для интеграции в тракт освещения приборов OEM. Доступные в диаметре от 5 до 50 мм, линзы малого диаметра идеально подходят для медицинских устройств или портативных инструментов, в то время как линзы большего размера обычно интегрируются в настольное аналитическое оборудование, включая биотехнологические инструменты, такие как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР). Передняя асферическая поверхность отлита для устранения сферических аберраций, а вторая поверхность отшлифована и отполирована для улучшения характеристик. Имеются полные рецептурные данные и чертежи, помогающие интегрировать дизайн.
Примечание. Чтобы узнать о вариантах покрытия, свяжитесь с нами.
