Ацилиндрическая линза, диаметр: 25 мм, фокусное расстояние: 20 мм, без покрытия

Описание

Ацилиндрическая линза 86-032 от Edmund Optics представляет собой специализированный оптический элемент, поверхность которого имеет асферический профиль в одном сечении и цилиндрическую форму в перпендикулярном. Такая конструкция позволяет фокусировать свет в линию с высокой точностью, минимизируя сферическую аберрацию в фокусируемой плоскости. Линза имеет диаметр 25 мм и фокусное расстояние 20 мм, что соответствует высокой светосиле f/0.8. Отсутствие покрытия делает её пригодной для работы в широком спектральном диапазоне от УФ до ИК, где покрытие могло бы быть повреждено или ограничивать пропускание. Материал — оптическое стекло с высокой однородностью. Ацилиндрическая форма обеспечивает более резкую и равномерную линию по сравнению с обычной цилиндрической линзой, что важно для лазерных приложений, машинного зрения и измерительных систем. Линза поставляется без оправы и может быть установлена в держатели для цилиндрической оптики. Благодаря высокой светосиле она эффективно собирает свет и формирует интенсивную линию.

Характеристики

• Тип: ацилиндрическая линза
• Диаметр: 25 мм
• Фокусное расстояние: 20 мм
• Без покрытия
• Асферический профиль в одном сечении
• Фокусировка в линию с минимальной аберрацией
• Материал: оптическое стекло
• Относительное отверстие: f/0.8
• Поставляется без оправы

Отрасли применения

Ацилиндрическая линза 86-032 используется в системах лазерной обработки для создания чёткой световой линии, например при лазерной маркировке, резке или скрайбировании. Она применяется в системах машинного зрения для линейной подсветки объектов, в 3D-сканерах и триангуляционных датчиках. Благодаря отсутствию покрытия линза подходит для работы с мощными лазерами в УФ, видимом и ИК диапазонах. В научных исследованиях она востребована в экспериментах по формированию анизотропных пучков и в оптической метрологии. Промышленные применения включают контроль дефектов, лазерную проекцию линий и системы выравнивания. Высокая светосила обеспечивает яркую и узкую линию, что повышает точность измерений.

Описание семейства продуктов

• Ограниченный дизайн Diffraction
• Идеально подходит для создания тонких профилей монохроматических источников света.
• Фокус света в одном измерении

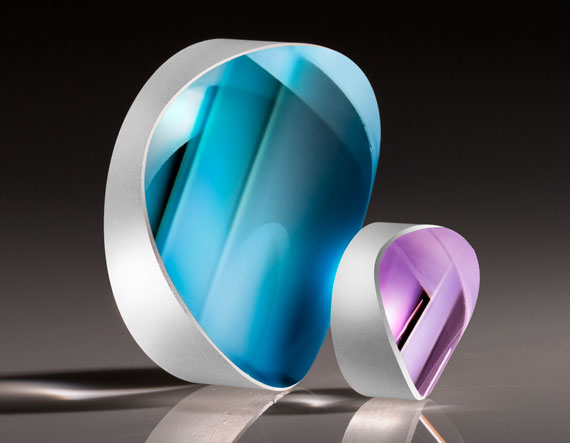

Линзы TECHSPEC® Acylinder похожи на асферические линзы тем, что обеспечивают фокусировку с ограничением дифракции только в одном измерении. Уменьшая сферическую аберрацию вдоль оси фокусировки, линзы TECHSPEC Acylinder идеально подходят для создания профилей с тонкими линиями. По сравнению со стандартными цилиндрическими линзами линзы TECHSPEC Acylinder также значительно уменьшают размер пятна монохроматических источников света, обеспечивая четкие и тонкие линии.
