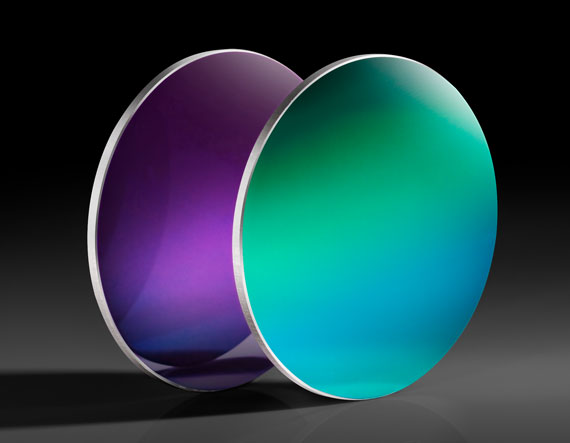

Оптическое окно из кремния (Si), покрытие для 1.65-3 мкм, диаметр: 25 мм, толщина: 2.0 мм

Описание

Оптическое окно из монокристаллического кремния артикула 17-198 от Edmund Optics диаметром 25 мм и толщиной 2 мм предназначено для применения в среднем инфракрасном диапазоне, конкретно в области 1.65–3 мкм, где обычные стёкла непрозрачны. Кремний обладает высокой твёрдостью, хорошей теплопроводностью и низкой плотностью, что делает окно лёгким и прочным. На обе стороны нанесено специализированное просветляющее покрытие, оптимизированное для указанного спектрального окна, что увеличивает пропускание до уровня более 97%. Окно прозрачно для невооружённого глаза в ближнем ИК, но полностью непрозрачно для видимого света (выглядит как зеркало), что может использоваться для отсечения фоновой засветки. Оно применяется в качестве защитного элемента для детекторов на основе PbS и PbSe, а также как вакуумное окно в камерах, где требуется пропускать ИК-излучение. Плоскостность λ/4 гарантирует сохранение качества волнового фронта. Кремний химически инертен ко многим растворителям и может работать при температурах до +200°C. Изделие поставляется с защитной плёнкой, которую необходимо снять перед использованием.

Характеристики

Артикул производителя: 17-198 (Edmund Optics). Материал: монокристаллический кремний (Si). Диаметр: 25,0 мм (±0,1 мм). Толщина: 2,0 мм (±0,05 мм). Рабочий диапазон: 1,65–3,0 мкм (покрытие). Пропускание: T > 97% в рабочем диапазоне. Показатель преломления: ~3,45 на 2,5 мкм. Плоскостность: λ/4 (на 632,8 нм). Качество поверхности: 40-20. Теплопроводность: 149 Вт/м·К.

Отрасли применения

Окно из кремния используется в газоанализаторах для герметизации измерительных камер, пропуская излучение от ИК-светодиодов. В военной технике оно служит защитным экраном для тепловизионных прицелов. В металлургии его устанавливают на пирометры для контроля температуры расплавов. Также окно востребовано в лабораторных фурье-спектрометрах как подложка для образцов.

Описание семейства продуктов

• Пропускание в диапазоне 1,2–7 мкм
• Доступны без покрытия или с просветляющим покрытием для диапазона 1,65–5 мкм
• Идеально подходят для приложений, чувствительных к весу

Окна TECHSPEC® из кремния оптического качества, изготовленные из кремния оптического качества, популярны для спектрального диапазона 1,2–7 мкм благодаря своей низкой стоимости и малой плотности. Благодаря своей низкой плотности (вдвое меньше плотности германия или селенида цинка), кремний идеально подходит для приложений, чувствительных к весу, особенно в диапазоне 1,65–5 мкм. Плотность составляет 2,329 г/см³, а твёрдость по Кнупу — 1150, что делает его твёрже и менее хрупким, чем германий.
