Поставщик
|
Edmund Optics |
|
Артикул
|
67-328 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
200-1000 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
25 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.08 |
|
f / #
|
6.4 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 / N-SF5 |
|
Толщина кромки ET (мм)
|
4.33 |
|
Радиус R3 (мм)
|
-179.23 |
|
Радиус R2 (мм)
|
-67.90 |
|
Радиус R1 (мм)
|
107.20 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
2.50 |
|
Толщина центра CT 1 (мм)
|
3.00 |
|
Чистая апертура CA (мм)
|
24.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
157.87 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
160.00 |
|
Диаметр (мм)
|
25.00 +0.0/-0.025 |
Описание

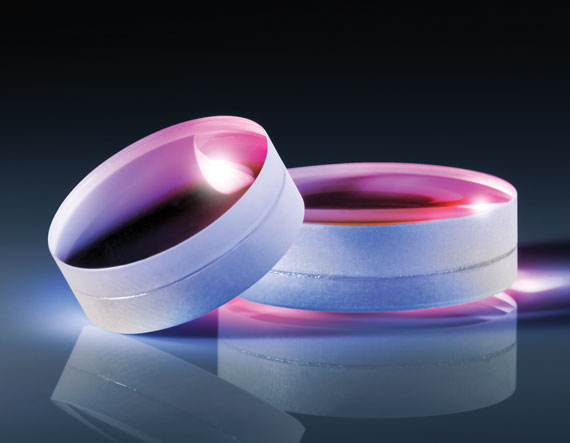

Ахроматическая линза 67-328 компании Edmund Optics (серия TECHSPEC®) имеет диаметр 25 мм и фокусное расстояние 160 мм. Линза представляет собой склеенный дублет из положительного элемента (крон) и отрицательного элемента (флинт) с разными показателями преломления и дисперсией, что сводит хроматические аберрации к минимуму.
По сравнению с одиночной сферической линзой ахроматический дублет обеспечивает значительно более высокое качество изображения при фокусировке или коллимации широкополосного излучения и меньший уровень сферической аберрации благодаря взаимной компенсации кривизны поверхностей двух элементов.
На внешние поверхности нанесено покрытие, обеспечивающее однослойное просветляющее покрытие фторидом магния (MgF₂), эффективное в диапазоне 400–700 нм, с остаточным отражением на поверхность Rср ≤ 1,75% (диапазон 400–700 нм (однослойное MgF₂)), что снижает френелевские потери и повышает контраст формируемого изображения.
Характеристики
- Артикул: 67-328; производитель: Edmund Optics
- Тип: ахроматическая линза (склеенный дублет)
- Диаметр: 25 мм
- Фокусное расстояние (EFL): 160 мм
- Просветляющее покрытие: 400–700 нм (однослойное MgF₂)
- Материал: крон/флинт, оптический клей
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.
Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
