Поставщик
|
Edmund Optics |
|
Артикул
|
43-834 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Фокусное расстояние
|
10 мм |
|
Тип оптических зеркал
|
вогнутое |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Тип
|
Spherical Mirror |
|
Допуск по толщине (мм)
|
±0.5 |
|
Радиус R1 (мм)
|
20.00 |
|
Толщина кромки ET (мм)
|
3.0 |
|
Чистая апертура (%)
|
90 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000Ravg >96% @ 2000 - 10000nm |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Апертура (f / #)
|
f/0.4 |
|
Эффективное фокусное расстояние EFL (мм)
|
10.00 |
|
Диаметр (мм)
|
25.00 ±0.50 |
|
Качество поверхности
|
80-50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Подложка
|
N-BK7 |
Описание
Вогнутое сферическое зеркало формирует изображение или фокусирует падающий на него пучок излучения за счёт отражающей вогнутой поверхности сферической формы, работая по принципу собирающего оптического элемента без использования преломления, что делает его ахроматичным по своей природе — то есть свободным от хроматических искажений, характерных для линз. Отражающее покрытие, рассчитанное на диапазон от 700 до 10000 нм, охватывает ближнюю, среднюю и часть дальней инфракрасной области спектра, что типично для металлических покрытий на основе золота или защищённого серебра, обладающих высоким коэффициентом отражения именно в этом спектральном участке. Малое фокусное расстояние в 10 мм при диаметре 25 мм говорит о значительной кривизне отражающей поверхности и большой оптической силе, что востребовано в компактных системах, где требуется собрать расходящееся излучение на коротком расстоянии. Такая конструкция часто применяется как элемент внерезонаторной или внутрирезонаторной фокусировки в инфракрасных оптических системах.
Характеристики
- Тип: вогнутое сферическое зеркало
- Диаметр: 25 мм
- Фокусное расстояние: 10 мм
- Отражающее покрытие для диапазона 700–10000 нм
- Собирающая (положительная) оптическая сила без хроматических искажений
- Компактная геометрия с высокой кривизной поверхности
Отрасли применения
Зеркало применяется в инфракрасных спектрометрах, тепловизионной аппаратуре, лазерных резонаторах среднего ИК-диапазона и компактных фокусирующих модулях для систем неразрушающего контроля и научных исследований в тепловом и дальнем инфракрасном спектре.

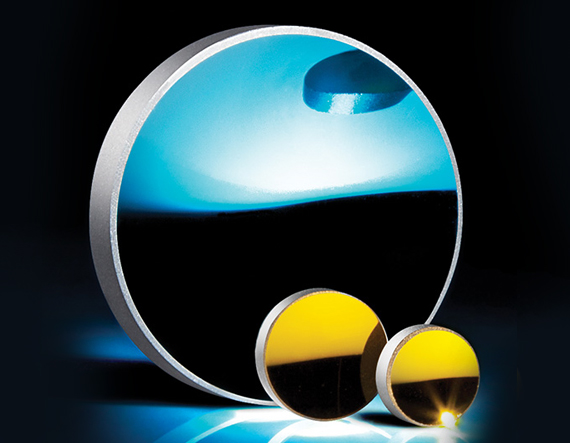

Описание семейства продуктов
- Идеально подходит для фокусировки света.
- Варианты алюминиевого и золотого покрытия
- Доступны размеры от 9 до 50 мм.
Эти вогнутые сферические зеркала имеют полированную сферическую поверхность, металлическое покрытие и изогнутую заднюю часть. Каждое зеркало имеет положительное фокусное расстояние и фокусирует падающий свет. Все вогнутые сферические зеркала First Surface имеют стеклянную подложку.
