Ахроматическая линза с покрытием YAG-BBAR (500 - 1100 нм), диаметр: 25 мм, фокусное расстояние: 100 мм

Описание

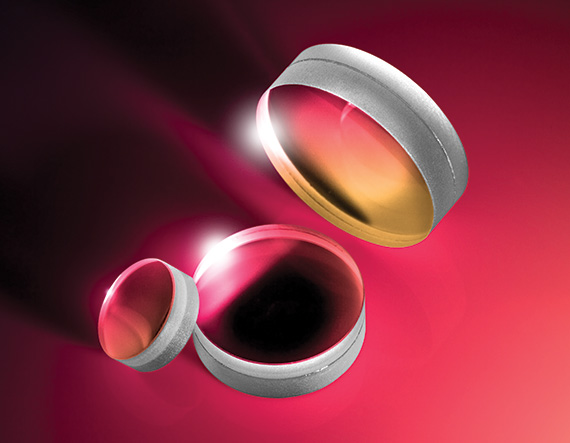

Ахроматическая линза Edmund Optics с артикулом 33-211 представляет собой высококачественный оптический элемент серии TECHSPEC®, состоящий из двух оптических компонентов, склеенных вместе с образованием ахроматического дублета. Такая конструкция обеспечивает эффективную коррекцию осевых сферических и хроматических аберраций, что делает линзу идеальной для применения в расширенном видимом и ближнем инфракрасном диапазоне длин волн от 500 до 1100 нм. Диаметр линзы составляет 25,00 +0,000/-0,025 мм, световой диаметр — 24,00 мм, а эффективное фокусное расстояние равно 100,00 мм на длине волны 587,6 нм, что обеспечивает относительное отверстие f/4,0 и числовую апертуру 0,12. Задний фокальный отрезок составляет 95,92 мм, толщина по центру — 8,50 ±0,20 мм, толщина края — 6,61 мм. Радиусы кривизны поверхностей: R1 = 61,47 мм, R2 = 44,64 мм, R3 = 129,94 мм. Линза имеет просветляющее покрытие YAG-BBAR, обеспечивающее абсолютное отражение менее 0,25% на длинах волн 532 нм и 1064 нм и среднее отражение не более 1,0% в диапазоне 500–1100 нм. Покрытие оптимизировано для угла падения 0°. Линза имеет поверхностное качество 40-20, точность формы P-V 1,5λ и неоднородность λ/4 на длине волны 632,8 нм, центрирование менее 1 угловой минуты. Допуск на фокусное расстояние составляет ±1%. Данная линза специально разработана для минимизации размера пятна при полихроматическом освещении в рекомендуемом рабочем диапазоне длин волн, но также может использоваться для фокусировки излучения Nd:YAG-лазеров, особенно оснащённых юстировочным лучом. Благодаря высокой оптической эффективности, широкополосному просветлению и превосходной коррекции аберраций, данная линза находит широкое применение в разнообразных оптических системах.

Характеристики

• Производитель: Edmund Optics
• Артикул: 33-211
• Серия: TECHSPEC®
• Тип линзы: ахроматическая (дублет)
• Диаметр: 25,00 +0,000/-0,025 мм
• Световой диаметр: 24,00 мм
• Эффективное фокусное расстояние: 100,00 мм
• Задний фокальный отрезок: 95,92 мм
• Относительное отверстие: f/4,0
• Числовая апертура: 0,12
• Толщина по центру: 8,50 ±0,20 мм (CT1: 6,00 ±0,10 мм; CT2: 2,5 ±0,10 мм)
• Толщина края: 6,61 мм
• Радиусы кривизны: R1 = 61,47 мм; R2 = 44,64 мм; R3 = 129,94 мм
• Покрытие: YAG-BBAR (500–1100 нм)
• Остаточное отражение: <0,25% @ 532 нм и 1064 нм; ≤1,0% @ 500–1100 нм
• Диапазон длин волн: 500–1100 нм
• Поверхностное качество: 40-20
• Точность формы (P-V): 1,5λ @ 632,8 нм
• Неоднородность (P-V): λ/4 @ 632,8 нм
• Центрирование: <1 угловой минуты
• Допуск на фокусное расстояние: ±1%

Отрасли применения

• Лазерная оптика и фокусировка Nd:YAG-лазеров
• Системы формирования изображений и визуализации
• Спектроскопия и спектральный анализ
• Медицинская визуализация и диагностика
• Промышленные системы контроля и измерений
• Научно-исследовательские лабораторные установки
• Оптические датчики и сенсоры
• Системы машинного зрения

Описание семейства продуктов

• Оптимизировано для абсолютной отражательной способности <0,25% при 532 нм и 1064 нм
• Отличная широкополосная передача от 500 до 1100 нм
• Недорогая альтернатива фокусирующим дуплетам с воздушным пространством

Ахроматические линзы с покрытием TECHSPEC® YAG-BBAR состоят из двух оптических компонентов, склеенных вместе и образующих дублет, который идеально подходит для коррекции осевых сферических и хроматических аберраций. Эти ахроматы имеют широкополосное антибликовое покрытие с превосходной передачей в диапазоне 500–1100 нм и оптимизированы для абсолютного коэффициента отражения менее 0,25% при 532 и 1064 нм. Наши ахроматические линзы с покрытием TECHSPEC YAG-BBAR специально разработаны для минимизации размера пятна при полихроматическом освещении в рекомендуемом диапазоне длин волн, но также могут использоваться для фокусировки лазеров Nd:YAG, особенно лазеров с направляющим лучом.
