Зеркало на стержне, диаметр: 25 мм, покрытие для 400-750 нм, плоскостность: λ/10

Описание

Зеркало на стержне диаметром 25 мм с покрытием для 400–750 нм и плоскостностью λ/10 представляет собой готовый к установке оптический узел, в котором высокоточное плоское зеркало закреплено на металлическом стержне‑держателе. Такая конструкция значительно упрощает монтаж зеркала в оптические системы, позволяя быстро позиционировать отражающую поверхность без использования отдельных оправ и сложных крепежей. Плоскостность λ/10 означает, что отклонение поверхности от идеальной плоскости не превышает десятой части длины волны, что обеспечивает минимальные искажения отражаемого волнового фронта и делает зеркало пригодным для прецизионных задач визуализации, лазерной оптики и метрологии.

Диаметр 25 мм обеспечивает достаточную апертуру для большинства лабораторных и промышленных применений, а покрытие, оптимизированное для диапазона 400–750 нм, гарантирует высокий коэффициент отражения в видимой области спектра. Стержневой держатель обеспечивает жесткую фиксацию зеркала и удобство установки в стандартные зажимы, оптические стойки и позиционирующие системы. Такое решение особенно удобно при построении модульных оптических трактов, где зеркала часто переставляют, наклоняют и настраивают под разные схемы.

Характеристики

Зеркало на стержне имеет диаметр 25 мм и высококачественное диэлектрическое или металлическое покрытие, оптимизированное для диапазона 400–750 нм. Плоскостность поверхности λ/10 по схеме P‑V обеспечивает низкие искажения отражаемого волнового фронта, что важно для систем с высокой чувствительностью к фазовым ошибкам, таких как интерферометры или лазерные резонаторы. Качество поверхности (как правило, не хуже 20‑10 или 40‑20) снижает уровень микроскопических дефектов и рассеяния, позволяя сохранять высокую контрастность и чистоту отражённого пучка.

Стержень‑держатель изготовлен из жесткого металла, обеспечивающего механическую стабильность и минимальную деформацию при фиксации. Длина и диаметр стержня подобраны так, чтобы он был совместим со стандартными лабораторными крепежами и оптическими стойками. Конструкция рассчитана на многократную перенастройку и позволяет быстро изменять наклон и положение зеркала. Покрытие в диапазоне 400–750 нм обеспечивает высокий коэффициент отражения для синего, зеленого и красного участков спектра, что делает зеркало универсальным для большинства задач видимой оптики.

Отрасли применения

Зеркала на стержне широко применяются в лабораторной оптике, учебных стендах и научных установках, где требуется быстро и удобно формировать отражающие участки оптического тракта. Они используются в системах технического зрения, лазерных установках, интерферометрических схемах и других приборах, где важна точная настройка угла отражения. Стержневой формат особенно востребован при частой перестройке схем и демонстрационных экспериментах, когда зеркала регулярно перемещают и поворачивают.

В промышленности такие узлы применяются в установках контроля качества, системах перенаправления луча и оптических датчиках, где нужно компактное и стабильное решение для отражения. Зеркало с плоскостностью λ/10 подходит для задач, требующих высокого качества отражения, например для согласования лазерных трактов или построения оптических резонаторов. Готовый монтаж на стержне сокращает время настройки и снижает риск ошибок при установке отдельного зеркала в оправу.

Product Family Description

• Stemmed Design Reduces Stress on the Mirror Surface when Mounted by Stem
• Monolithic Fused Silica Construction
• Designed to Fit TECHSPEC® Circular Kinematic Mounts and E-Series Kinematic Optical Mirror Mounts
• Patent Pending

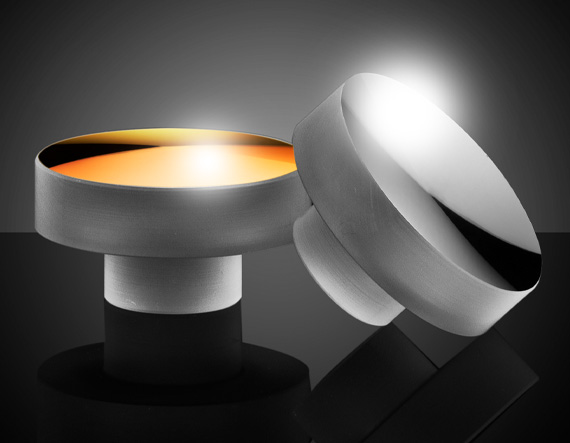

TECHSPEC® Stemmed Mirrors are flat mirrors designed to be mounted by a stem on their back surface to TECHSPEC Kinematic Circular Optical Mounts and E-Series Kinematic Optical Mirror Mounts. All contact between the mirror and the kinematic mount is through the stem, reducing the stress imparted on the optical surface of the mirror. These mirrors feature a monolithic design and are manufactured from fused silica. TECHSPEC Stemmed Mirrors can achieve a higher surface flatness when mounted than λ/10 flat mirrors directly mounted into kinematic mounts due to their stress-reducing design. These mirrors are available in standard metallic coatings, including enhanced aluminum, protected gold, and protected silver, as well as dielectric coatings for applications requiring higher performance.
