Подложка для лазерного зеркала, диаметр: 25 мм

Описание

Подложка для лазерного зеркала артикула 47-018 от Edmund Optics представляет собой высококачественную плоскую заготовку диаметром 25 мм, предназначенную для нанесения диэлектрических или металлических отражающих покрытий методом вакуумного напыления. Изготовленная из плавленого кварца (UV Fused Silica) или термостабильного ситалла, подложка обладает превосходной плоскостностью (обычно не хуже λ/4) и исключительно низким коэффициентом теплового расширения, что гарантирует минимальные термические деформации при нанесении горячих покрытий и в процессе эксплуатации в мощных лазерных резонаторах. Поверхность отполирована до высокого оптического класса (качество царапина/скол 10-5 или 20-10), что обеспечивает отсутствие центров рассеяния и предпосылок к лазерному пробою. Края подложки матированы и снабжены аккуратной фаской для безопасного обращения и предотвращения сколов. Данная подложка является идеальной основой для изготовления пользовательских зеркал в лабораторных и мелкосерийных производственных условиях. Она совместима со стандартными 1-дюймовыми оправами и может использоваться для создания глухих, выходных или поворотных зеркал для He-Ne, Nd:YAG и других лазеров. Изделие поставляется в чистом пластиковом контейнере, готовым к немедленной загрузке в напылительную установку. Рекомендуется проводить финишную очистку поверхности непосредственно перед напылением для достижения максимальной адгезии покрытия.

Характеристики

Артикул производителя: 47-018 (Edmund Optics). Тип: подложка для лазерного зеркала. Диаметр: 25,0 мм (±0,05 мм). Толщина: ~5 мм. Материал: плавленый кварц (UV Fused Silica) или ситалл. Плоскостность: λ/4 или лучше (PV) на 632,8 нм. Качество полированной поверхности: 20-10 scratch-dig по MIL-PRF-13830B. Параллельность поверхностей: <1 угл. минута. Шероховатость поверхности: <0,5 нм RMS. Рабочая температура: до +200°C без деформаций. Защита краев: матирование и фаска. Масса: ~12 г.

Отрасли применения

Подложка 47-018 используется в научных лабораториях и оптических мастерских для изготовления методом напыления пользовательских лазерных зеркал с заданными спектральными характеристиками. На ее основе создают глухие зеркала резонаторов, выходные зеркала с определенным пропусканием, а также поворотные зеркала для транспортировки мощных лазерных пучков. В учебных курсах по технологии тонкопленочных покрытий она служит стандартным образцом для отработки процессов напыления. Также востребована в мелкосерийном производстве специализированной лазерной оптики.

Описание семейства продуктов

• Плоскостность поверхности λ/10 и качество поверхности 10-5
• Высококачественные подложки из плавленого кварца
• Размеры в британских единицах с круглой или прямоугольной геометрией

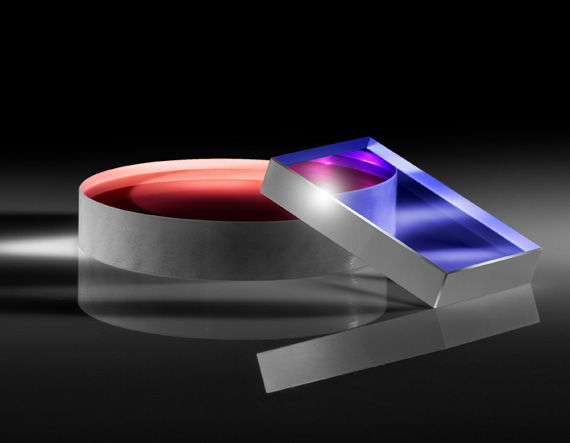

Подложки для лазерных зеркал TECHSPEC® изготавливаются из высококачественного плавленого кварца и предназначены для использования с мощными лазерными источниками. Эти зеркала имеют отличные характеристики поверхности, включая плоскостность поверхности λ/10 и качество поверхности 10-5, что ограничивает возможность снижения производительности из-за дефектов поверхности. Высокое качество поверхности этих заготовок для зеркал также делает их идеальными для использования в требовательных внутрирезонаторных лазерных приложениях. Подложки для лазерных зеркал TECHSPEC доступны в стандартных имперских размерах, с круглой или прямоугольной геометрией. Свяжитесь с нами, если для вашего приложения требуется подложка лазерного зеркала нестандартного размера.
