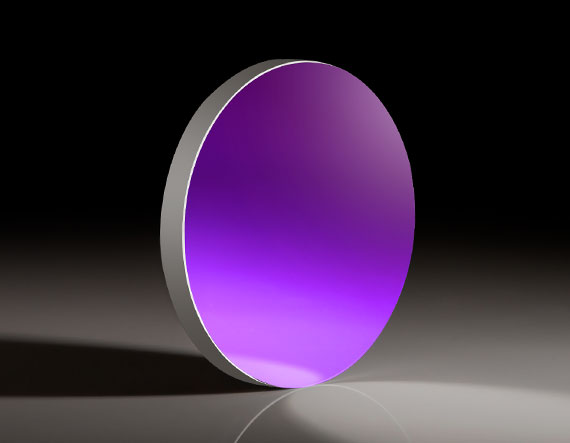

Зеркало ZERODUR® с покрытием на первой поверхности, диаметр: 25 мм, покрытие для 450-650 нм, плоскостность: λ/10

Описание

Зеркало 39-852 от Edmund Optics (серия TECHSPEC) представляет собой прецизионное плоское зеркало диаметром 25 мм, изготовленное из материала ZERODUR® — стеклокерамики с экстремально низким коэффициентом теплового расширения (0,1 x 10⁻⁶/°C). Плоскостность поверхности составляет λ/10 (P-V), качество поверхности — 20-10. На первую поверхность нанесено покрытие из улучшенного алюминия, оптимизированное для диапазона 450–650 нм, со средним отражением более 95%. Толщина зеркала — 4 мм. Благодаря ZERODUR® зеркало сохраняет форму при изменении температуры, что критически важно для прецизионных применений. Оно поставляется без оправы.

Характеристики

• Тип: плоское зеркало с покрытием на первой поверхности
• Диаметр: 25,00 +0,00/-0,20 мм
• Толщина: 4,00 ±0,20 мм
• Материал подложки: ZERODUR®
• Плоскостность поверхности: λ/10 (P-V)
• Покрытие: улучшенный алюминий (450–650 нм)
• Коэффициент отражения: Ravg >95% @ 450–650 нм
• Качество поверхности: 20-10
• Коэффициент теплового расширения: 0,1 x 10⁻⁶/°C
• Порог лазерного повреждения: 0,2 Дж/см² @ 532 нм, 10 нс
• Поставляется без оправы

Отрасли применения

Зеркало 39-852 используется в интерферометрах, лазерных резонаторах и прецизионных измерительных системах, где критична стабильность формы при изменении температуры. Оно применяется в научных исследованиях, метрологии и оптической метрологии. В промышленности востребовано в системах контроля волнового фронта и калибровки. Благодаря покрытию для видимого диапазона зеркало эффективно с He-Ne лазерами (633 нм) и другими источниками видимого света.

Описание семейства продуктов

• Прецизионные подложки ZERODUR®
• Плоскостность λ/10
• Низкий коэффициент теплового расширения

Поверхностные зеркала TECHSPEC® ZERODUR® λ/10 First Surface Mirrors хорошо подходят для применений, где колебания температуры являются проблемой. Подложки ZERODUR® имеют коэффициент теплового расширения (КТР) ±0,10 x 10^-6/°C, что на порядок ниже, чем у большинства типов стекла. Низкий КТР позволяет этим зеркалам иметь постоянный отраженный волновой фронт даже при воздействии окружающей среды с переменной температурой или источников освещения с изменяющейся интенсивностью. Зеркала TECHSPEC® ZERODUR® λ/10 First Surface Mirrors имеют прецизионно отполированные подложки с плоскостностью λ/10 и качеством поверхности 20-10. Доступны несколько вариантов металлического и улучшенного металлического покрытия, что позволяет легко интегрировать эти зеркала в приложения как в видимом, так и в инфракрасном спектре.
