Поставщик
|
Edmund Optics |
|
Артикул
|
47-979 |
|
Покрытие
|
Laser Mirror (635, 670, 1064nm) |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.00 ±0.2 |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
|
Расчетная длина волны DWL (нм)
|
635, 670, 1064 |
|
Покрытие
|
Laser Mirror (635, 670, 1064nm) |
|
Порог повреждения, импульсный
|
20 J/cm2 @ 1064nm |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.5% @ 635, 670 & 1064nm |
|
Отражение на расчетной длине волны (%)
|
99.5 |
|
Задняя поверхность
|
Ground |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало 47-979 от Edmund Optics предназначено для работы с Nd:YAG лазером и имеет диаметр 25 мм. Оно оптимизировано для трёх рабочих длин волн: 635 нм, 670 нм и 1064 нм при угле падения 45°. Покрытие на первой поверхности обеспечивает высокий коэффициент отражения (более 99%) на всех указанных длинах волн, что делает зеркало универсальным для систем, использующих несколько лазерных источников. Подложка изготовлена из оптического стекла с высокой термической стабильностью, что позволяет использовать зеркало с мощными лазерными пучками. Благодаря точной полировке поверхность имеет низкую шероховатость и высокую плоскостность, что важно для сохранения качества волнового фронта. Зеркало может использоваться как в лабораторных, так и в промышленных лазерных системах для отклонения пучка, построения резонаторов и направления излучения на мишень. Элемент поставляется без оправы и совместим со стандартными держателями для круглой оптики диаметром 25 мм.
Характеристики
- Тип: зеркало с покрытием на первой поверхности
- Диаметр: 25 мм
- Рабочие длины волн: 635 нм, 670 нм, 1064 нм
- Угол падения: 45°
- Коэффициент отражения: >99% на рабочих длинах волн
- Подложка: оптическое стекло
- Высокая плоскостность
- Поставляется без оправы
Отрасли применения
Зеркало 47-979 широко применяется в лазерных системах на основе Nd:YAG для отклонения излучения под углом 90°, построения оптических резонаторов и систем доставки луча. Оно используется в установках лазерной резки, сварки и маркировки, где требуется надёжное отражение мощного инфракрасного излучения. Благодаря работе на нескольких длинах волн зеркало востребовано в научных исследованиях, включая спектроскопию и нелинейную оптику, а также в медицинском лазерном оборудовании. Высокий коэффициент отражения минимизирует потери энергии и обеспечивает стабильную работу лазерных установок.

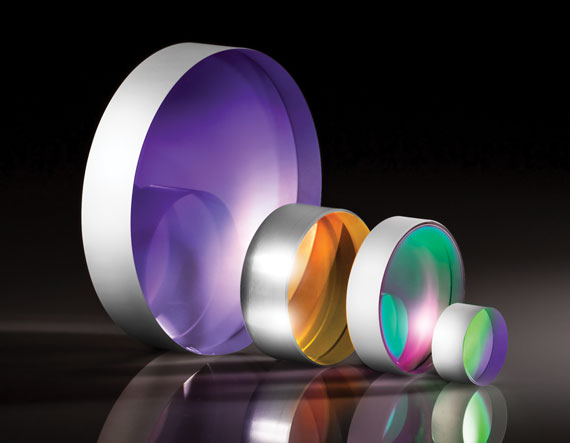

Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser
Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
