Поставщик
|
Edmund Optics |
|
Артикул
|
45-991 |
|
Покрытие
|
Laser Mirror (532nm) |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.00 ±0.2 |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Покрытие
|
Laser Mirror (532nm) |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 532nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
523 - 537 |
|
Спецификация покрытия
|
Rabs >99.8% @ 532nm @ 45° AOIRavg >99.5% @ 523 - 537nm @ 45° AOI |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Ground |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало 45-991 от Edmund Optics (серия TECHSPEC) представляет собой высококачественное лазерное зеркало диаметром 25 мм, специально разработанное для работы с Nd:YAG-лазерами на длине волны 532 нм (вторая гармоника). Угол падения — 45°. Покрытие на первой поверхности является диэлектрическим, многослойным, обеспечивающим исключительно высокий коэффициент отражения: более 99,8% на длине волны 532 нм. Среднее отражение в диапазоне 523–537 нм превышает 99,5%.
Подложка изготовлена из плавленого кварца (fused silica, Corning 7980), который обладает низким тепловым расширением и высокой лучевой стойкостью. Плоскостность поверхности λ/10 гарантирует минимальные искажения волнового фронта, что критически важно для сохранения качества лазерного пучка. Качество поверхности 10-5 обеспечивает низкое рассеяние. Зеркало выдерживает высокие энергии импульсного излучения: порог лазерного повреждения составляет 15 Дж/см² при 532 нм (20 нс, 20 Гц). Оно поставляется без оправы и совместимо со стандартными держателями для круглой оптики диаметром 25 мм.
Характеристики
- Тип: лазерное зеркало с покрытием на первой поверхности
- Диаметр: 25,00 +0,00/-0,20 мм
- Толщина: 6,00 ±0,20 мм
- Рабочая длина волны: 532 нм (Nd:YAG, 2-я гармоника)
- Угол падения: 45°
- Покрытие: диэлектрическое, Laser Mirror (532 нм)
- Коэффициент отражения: Rabs >99,8% @ 532 нм; Ravg >99,5% @ 523–537 нм
- Плоскостность поверхности: λ/10 (P-V)
- Качество поверхности: 10-5
- Материал подложки: плавленый кварц (Corning 7980)
- Световая апертура: >90%
- Параллельность: <3 угловых минут
- Порог лазерного повреждения: 15 Дж/см² при 532 нм, 20 нс, 20 Гц
- Поставляется без оправы
Отрасли применения
Зеркало 45-991 применяется в лазерных системах на основе Nd:YAG-лазеров с удвоением частоты (532 нм) для управления пучком. Оно используется в лазерной спектроскопии, микрообработке, литографии, лазерной маркировке и резке. Благодаря высокому порогу лазерного повреждения зеркало подходит для мощных импульсных лазеров. В научных исследованиях оно востребовано в экспериментах по нелинейной оптике, квантовой электронике и биомедицинской визуализации. Промышленные применения включают лазерную обработку материалов, системы контроля и измерительные приборы, где требуется высокая стабильность и низкие потери.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

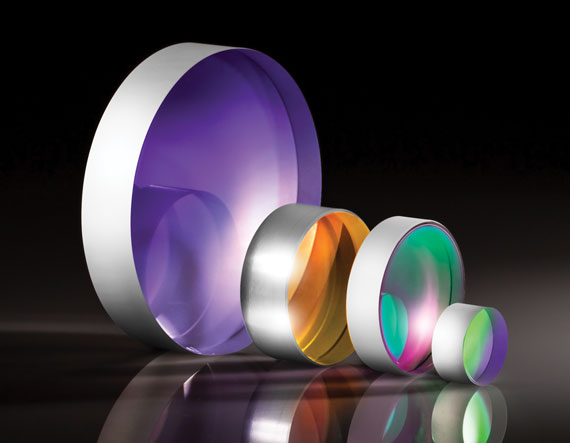

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
