Поставщик
|
Edmund Optics |
|
Артикул
|
47-981 |
|
Покрытие
|
Laser Mirror (266nm) |
|
Диаметр
|
25.4 мм (1") |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.00 ±0.2 |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Покрытие
|
Laser Mirror (266nm) |
|
Порог повреждения, импульсный
|
2.5 J/cm2 @ 266nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
263 - 268 |
|
Спецификация покрытия
|
Rabs >99.5% @ 266nm @ 45° AOIRavg >99.5% @ 263 - 268nm @ 45° AOI |
|
Отражение на расчетной длине волны (%)
|
99.5 |
|
Задняя поверхность
|
Ground |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало, рассчитанное для работы с излучением Nd:YAG лазера, представляет собой подложку с нанесённым отражающим многослойным диэлектрическим покрытием, оптимизированным под конкретную длину волны и угол падения светового пучка. В данном случае покрытие настроено на длину волны 266 нм, что соответствует четвёртой гармонике неодимового лазера — глубокому ультрафиолетовому излучению, требующему особой химической стойкости покрытия и подложки к фотодеструкции. Угол падения 45° является стандартным для поворотных зеркал в лазерных резонаторах и трактах доставки излучения, позволяя изменять направление пучка на 90° при высоком коэффициенте отражения и минимальных потерях мощности. Диаметр зеркала 25 мм обеспечивает достаточную апертуру для работы с пучками умеренного диаметра без виньетирования по краям. Подложка зеркала изготавливается из материала с высокой однородностью и малым коэффициентом теплового расширения, что позволяет сохранять плоскостность отражающей поверхности даже при значительном тепловом воздействии импульсного лазерного излучения на кристаллическую структуру покрытия.
Характеристики
- Тип: лазерное зеркало для 45° падения
- Диаметр: 25 мм
- Рабочая длина волны: 266 нм (4-я гармоника Nd:YAG)
- Многослойное диэлектрическое отражающее покрытие
- Высокая лучевая стойкость к УФ-излучению
- Оптимизировано под угол падения 45°
Отрасли применения
Используется в твердотельных лазерных системах, установках лазерной маркировки и микрообработки материалов, научных лазерных стендах, спектроскопическом оборудовании и оптических трактах, работающих на гармониках Nd:YAG лазера.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

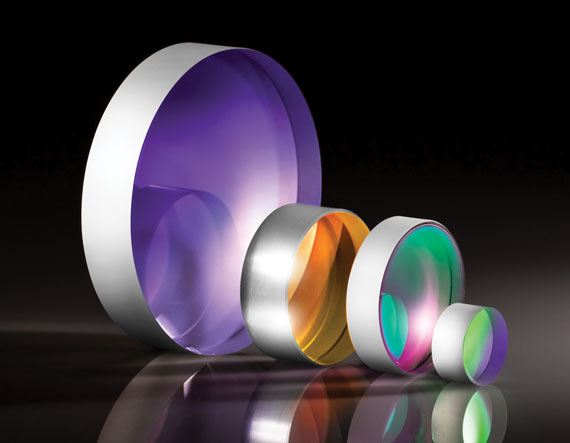

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
