Поставщик
|
Edmund Optics |
|
Артикул
|
17-175 |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø25 мм |
|
Knoop Hardness (kg/mm2)
|
500 |
|
Poisson's Ratio
|
0.22 |
|
Substrate
|
B270 |
|
Surface Flatness
|
1&lambda |
|
Surface Quality
|
60-40 |
|
Type
|
Protective Window |
|
Typical Energy Density Limit
|
10 J/cm2 @ 532nm, 10ns |
|
Wavelength Range (nm)
|
400 - 700 |
|
Young's Modulus (GPa)
|
71.5 |
|
RoHS
|
Compliant |
|
Index of Refraction nd
|
1.523 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.56 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
9.4 (+20 to +300°C) |
|
Coating Specification
|
Ravg ≤1.50% @ 632.8nm (N-BK7) |
|
Coating
|
MgF2 (632.8nm) |
|
Thickness (mm)
|
1.00 ±0.10 |
|
Diameter (mm)
|
25.00 +0.00/-0.25 |
|
Clear Aperture CA (mm)
|
22.50 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
58.3 |
Описание
Оптическое окно 17-175 компании Edmund Optics сделано из стекло B270, диаметром 25 мм, толщина — 1 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На поверхности нанесено покрытие, специально подобранное под эту длину волны лазерного излучения, рассчитанное на рабочую длину волны 632.8 нм, что уменьшает потери света на отражение и снижает лишние блики.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Обе стороны окна изготовлены плоскопараллельными — то есть строго параллельными друг другу, — благодаря чему проходящий через окно свет не отклоняется в сторону и не меняет своего направления, а лишь немного смещается вбок на толщину самого стекла, что не мешает точной работе прибора.
При выборе такого окна для конкретной задачи важно учитывать не только материал и покрытие, но и толщину: более толстое окно прочнее механически и лучше выдерживает перепады давления, а более тонкое — меньше смещает и искажает проходящий свет, поэтому производитель обычно предлагает один и тот же диаметр окна в нескольких вариантах толщины на выбор.
Характеристики
- Артикул: 17-175; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 25 мм
- Толщина: 1 мм
- Материал: стекло B270
- Просветляющее покрытие: рабочую длину волны 632.8 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Большой выбор размеров
- Доступны без покрытия или с антибликовым покрытием MgF2
- Доступны индивидуальные размеры для крупных OEM-заказов

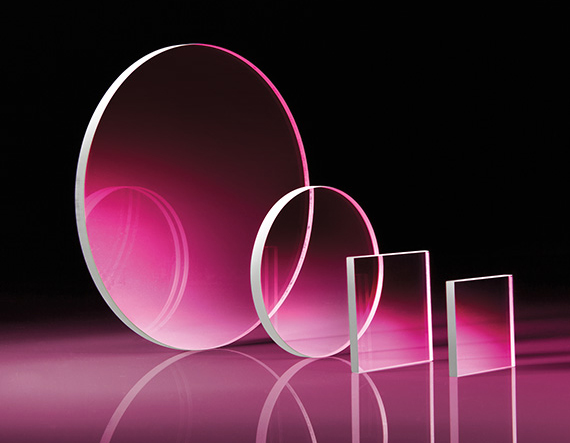

Окна TECHSPEC® B270 идеально подходят для коммерческого применения, требующего тонкой подложки. Доступны без покрытия или с антибликовым покрытием MgF2 и часто используются в качестве защитного элемента между двумя средами. Для OEM-заказов доступны индивидуальные размеры и покрытия.
