Поставщик
|
Edmund Optics |
|
Артикул
|
18-293 |
|
Размер
|
Ø25 мм |
|
RoHS
|
Compliant |
|
Young's Modulus (GPa)
|
73.6 |
|
Wavelength Range (nm)
|
350 - 2000 |
|
Type
|
Protective Window |
|
Surface Quality
|
80-50 |
|
Substrate
|
EAGLE XG® |
|
Poisson's Ratio
|
0.23 |
|
Index of Refraction nd
|
1.51 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.38 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
3.17 (0 to +300°C) |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
0.70 ±0.07 |
|
Diameter (mm)
|
25.00 ±0.25 |
|
Clear Aperture CA (mm)
|
22.50 |
|
Clear Aperture (%)
|
90 |
|
Bevel
|
Protective as needed |
Описание

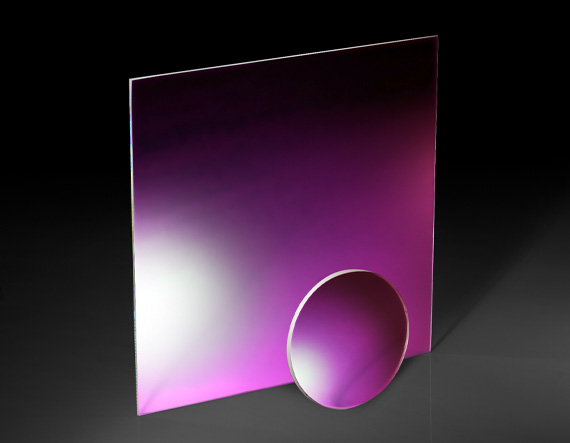

Оптическое окно EAGLE XG® изготовлено из специализированного безщелочного алюмоборосиликатного стекла, разработанного для применений с повышенными требованиями к плоскостности, химической стойкости и низкому содержанию примесей, включая тяжёлые металлы. Материал EAGLE XG® изначально создавался для дисплейной промышленности, где критична однородность поверхности на больших площадях, что делает его удобным выбором и для оптических окон, где важны стабильность геометрии и отсутствие включений. Диаметр окна составляет 25 мм, а толщина всего 0.7 мм, что говорит о крайне тонком исполнении, минимизирующем вносимые оптические искажения и вес конструкции, при этом требующем аккуратного обращения из-за небольшой механической толщины пластины. Малая толщина подложки требует особого внимания при механическом креплении окна в оправе, поскольку избыточное усилие зажима способно вызвать локальные деформации поверхности и, как следствие, искажение волнового фронта проходящего излучения. Химическая инертность материала EAGLE XG® также обеспечивает стабильность оптических характеристик при длительном контакте с агрессивными средами или в условиях повышенной влажности, что расширяет область применения окна за пределы чисто дисплейных задач. Низкое содержание тяжёлых металлов и щелочных примесей дополнительно снижает риск деградации характеристик материала при воздействии ультрафиолетового излучения в процессе эксплуатации.
Характеристики
- Тип: плоскопараллельное оптическое окно
- Материал: EAGLE XG® (алюмоборосиликатное стекло)
- Диаметр: 25 мм
- Толщина: 0.7 мм
Отрасли применения
Применяется в тонкопрофильных оптических и дисплейных сборках, датчиках, микроэлектромеханических устройствах и системах, где важны минимальная толщина окна и высокая химическая чистота материала.
Описание семейства продуктов
- Тонкие подложки EAGLE XG® толщиной 0,7 мм
- Высокая химическая стойкость и превосходная долговечность
- Низкая плотность для приложений с ограниченным весом
Окна EAGLE XG® изготавливаются из стекла без содержания тяжелых металлов методом плавления, что обеспечивает им исключительно гладкую и ровную поверхность. Эти окна обладают высокой светопропускаемостью в видимом спектре, превосходной устойчивостью к воздействию окружающей среды и высокой химической стойкостью. Низкая плотность Corning® EAGLE XG® в сочетании с малой толщиной делает их идеальными для приложений с ограниченным весом и пространством. Окна EAGLE XG® используются в качестве подложек для ЖК-дисплеев мобильных устройств, поляризаторов, пластин для полупроводниковых приборов или защитных окон для электронных дисплеев.
