Поставщик
|
Edmund Optics |
|
Артикул
|
37-427 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25 мм |
|
RoHS
|
Compliant |
|
Focal Length Specification Wavelength (nm)
|
587.6 |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
390 - 2500 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.75 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
7.97 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
22.50 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
13.50 ±0.10 |
|
Back Focal Length BFL (mm)
|
11.27 |
|
Numerical Aperture NA
|
0.66 |
|
Effective Focal Length EFL (mm)
|
18.75 @ 587.6nm |
|
Diameter (mm)
|
25.00 +0.00/-0.025 |
Описание
Высокоточная асферическая линза 37-427 от Edmund Optics (серия TECHSPEC) имеет диаметр 25 мм и числовую апертуру 0,66. Линза изготовлена методом прецизионной полировки (CNC) и имеет асферическую форму поверхности, обеспечивающую коррекцию сферических аберраций. Ошибка формы асферической поверхности составляет 0,4λ RMS (при 632,8 нм). Линза не имеет покрытия, что делает её пригодной для широкополосного применения в диапазоне от 390 до 2500 нм. Эффективное фокусное расстояние составляет 19 мм (при 587,6 нм), задний фокальный отрезок — 11,27 мм. Благодаря высокой числовой апертуре линза эффективно собирает свет от источников с большим углом расхождения, таких как лазерные диоды и светодиоды.
Характеристики
- Тип: высокоточная асферическая линза
- Диаметр: 25,00 мм (+0,00/-0,025)
- Числовая апертура: 0,66
- Эффективное фокусное расстояние: 19,00 мм @ 587,6 нм
- Задний фокальный отрезок: 11,27 мм
- Без покрытия
- Спектральный диапазон: 390–2500 нм
- Материал: стекло
- Ошибка формы асферической поверхности: 0,4λ RMS
- Центральная толщина: 14,00 ±0,10 мм
- Толщина по краю: 7,97 мм
- Относительное отверстие: f/0,75
- Качество поверхности: 40-20
- Поставляется без оправы
Отрасли применения
Асферическая линза 37-427 используется в системах, требующих высокой числовой апертуры и минимальных сферических аберраций. Она применяется для коллимации лазерных диодов, фокусировки излучения в волоконно-оптических системах и в качестве объектива в компактных камерах. Благодаря отсутствию покрытия линза может работать в широком спектральном диапазоне, включая УФ, видимый и ближний ИК. В научных исследованиях она востребована в спектроскопии, микроскопии и экспериментах по оптике. Промышленные применения включают датчики, сканеры и измерительные приборы.
Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры

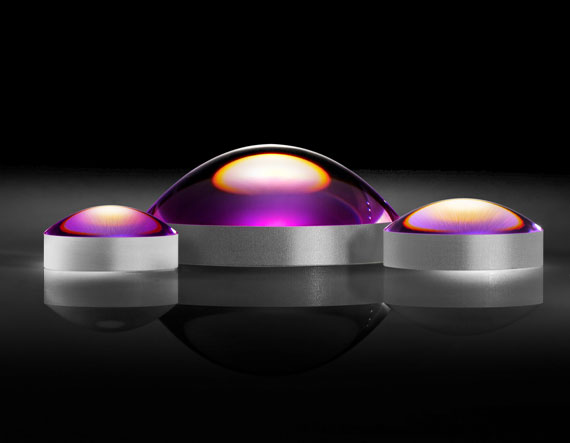

TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
