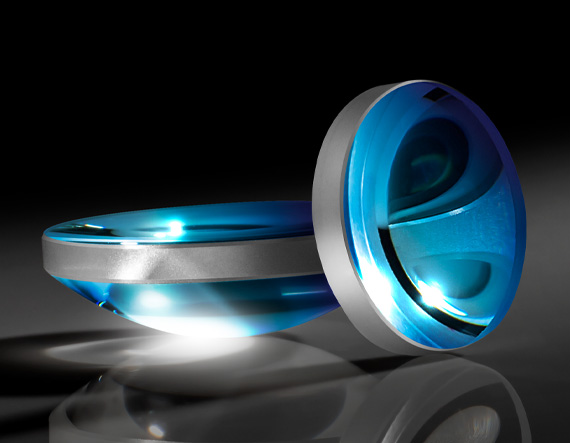

Прецизионная асферическая линза для 375-2100 нм, без покрытия, диаметр: 25 мм, числовая апертура: 0.63

Описание

Прецизионная асферическая линза артикула 13-502 от Edmund Optics — это уникальный оптический компонент, обеспечивающий исключительно высокое качество фокусировки в сверхшироком спектральном диапазоне от 375 до 2100 нм. Отсутствие какого-либо покрытия на поверхности плавленого кварца делает её идеальной для задач, где требуется минимальная дисперсия показателя преломления и максимальная пропускная способность в ультрафиолете, видимом и ближнем ИК участках спектра. Линза имеет диаметр 25 мм и высокую числовую апертуру 0.63, что позволяет собирать сильно расходящиеся пучки и фокусировать их в пятно, близкое к дифракционному пределу. Материал — плавленый кварц UV Fused Silica — обладает превосходной термостабильностью, низким коэффициентом теплового расширения и высокой лучевой стойкостью, что делает линзу пригодной для работы с мощными лазерными источниками. Асферический профиль рассчитан так, чтобы полностью устранить сферическую аберрацию на заданных сопряжённых расстояниях, а отсутствие покрытия исключает риск деградации слоёв под воздействием интенсивного УФ излучения. Линза поставляется с матированными краями, предотвращающими паразитные засветки. Она идеально подходит для построения прототипов оптических приборов, где требуется гибкость в выборе рабочей длины волны.

Характеристики

Артикул производителя: 13-502 (Edmund Optics). Тип: асферическая линза. Материал: плавленый кварц (UV Fused Silica). Диаметр: 25,0 мм (+0,0/-0,05 мм). Числовая апертура (NA): 0.63. Эффективное фокусное расстояние: около 16-18 мм (зависит от конструкции). Рабочий диапазон длин волн: 375–2100 нм. Покрытие: отсутствует (голый кварц). Коэффициент пропускания: естественное пропускание кварца, ~93% на поверхность. Качество асферической поверхности: отклонение формы < λ/4 (при 632,8 нм). Качество оптической поверхности: 40-20. Толщина по центру: 9,5 мм (±0,2 мм). Защита краёв: матированный торец. Лучевая стойкость: высокая (до 5 Дж/см² при 1064 нм, 10 нс).

Отрасли применения

Линза 13-502 широко применяется в научных лабораториях для коллимации излучения перестраиваемых лазеров, работающих в диапазоне от 375 нм до 2 мкм, таких как титан-сапфировые и оптоволоконные лазеры. В оптоволоконной связи она используется для эффективного ввода излучения в многомодовые волокна с большой апертурой. В биомедицинской оптике, например, в системах оптической когерентной томографии (ОКТ), её высокая NA обеспечивает разрешение на уровне клеток. Также линза востребована в ИК-Фурье спектрометрах и стендах для тестирования полупроводниковых структур.

Описание семейства продуктов

• Рассчитан на длину волны 780 нм.

Прецизионные асферические линзы TECHSPEC® для работы в ближнем инфракрасном диапазоне (NIR) рассчитаны на длину волны 780 нм и оптимизированы для устранения сферической аберрации. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферы обеспечивают высокую точность работы во всем спектре NIR. Прецизионные асферические линзы ближнего инфракрасного диапазона (NIR) TECHSPEC доступны с конструкциями с малой числовой апертурой для приложений, требующих сохранения формы луча, а также с конструкциями с высокой числовой апертурой для светособирающих приложений. Чтобы заказать полированные асферические линзы на станках с ЧПУ, свяжитесь с нами.
