Поставщик
|
Edmund Optics |
|
Артикул
|
37-428 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25 мм |
|
RoHS
|
Compliant |
|
Focal Length Specification Wavelength (nm)
|
587.6 |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
390 - 2500 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
1.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
5.86 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
22.50 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
9.86 ±0.10 |
|
Back Focal Length BFL (mm)
|
19.54 |
|
Numerical Aperture NA
|
0.50 |
|
Effective Focal Length EFL (mm)
|
25.00 @ 587.6nm |
|
Diameter (mm)
|
25.00 +0.00/-0.025 |
Описание

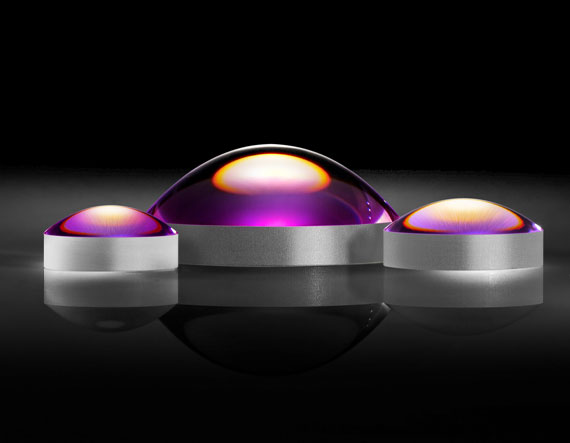

Высокоточная асферическая линза 37-428 серии TECHSPEC® Precision Aspheric Lenses компании Edmund Optics изготовлена методом ЧПУ-полировки: погрешность асферической поверхности составляет 0,4λ (среднеквадратичное значение на 632,8 нм). Асферическая форма устраняет сферическую аберрацию, поэтому одна такая линза может заменить несколько сферических элементов, уменьшив вес и стоимость оптической сборки. Диаметр линзы 25,00 мм, числовая апертура 0,50, эффективное фокусное расстояние 25,00 мм на 587,6 нм.
Линза выполнена из стекла N-SF6 с показателем преломления 1,805 (nd) и числом Аббе 25,36, коэффициент теплового расширения 9,0·10⁻⁶ /°C. Рабочий диапазон длин волн 390–2500 нм, покрытие отсутствует, качество поверхности 40-20. Обратная поверхность линзы плоская. Сила линзы 40 дптр. Диаметр 25 мм и апертура 0,50 подходят для коллимации широких пучков и построения оптических схем с большим полем зрения. Высокая числовая апертура обеспечивает захват большой доли излучения, что важно для сохранения мощности при сборе света и фокусировке лазерных пучков.
Толщина по центру 9,86 мм, по краю 5,86 мм, светлая апертура 22,50 мм, задний фокальный отрезок 19,54 мм, относительное отверстие f/1,00. Центрировка линзы лучше 3 угловых минут. Линза рассчитана на бесконечное сопряжение: параллельный пучок направляют на выпуклую асферическую поверхность. Отсутствие покрытия допускает последующее нанесение нужного просветляющего покрытия под конкретный спектральный диапазон.
Характеристики
- Артикул: 37-428; производитель: Edmund Optics
- Тип: асферическая линза, плоская задняя поверхность
- Диаметр: 25,00 мм (+0,00/−0,025 мм); светлая апертура: 22,50 мм
- Числовая апертура: 0,50; фокусное расстояние: 25,00 мм
- Задний фокальный отрезок: 19,54 мм; f/1,00
- Толщина по центру: 9,86 ± 0,10 мм; по краю: 5,86 мм
- Материал: N-SF6 (nd = 1,805; νd = 25,36)
- Погрешность асферики: 0,4λ (RMS, 632,8 нм)
- Диапазон длин волн: 390–2500 нм; покрытие: нет
- Качество поверхности: 40-20
Отрасли применения
- Лазерная оптика: фокусировка и коллимация излучения диодных лазеров
- Волоконная оптика: ввод излучения в волокно
- Системы визуализации и оптическая метрология
- Спектроскопия и аналитические приборы
- Медицинские и биомедицинские оптические приборы
- Научные исследования
Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры
TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
