Поставщик
|
Edmund Optics |
|
Артикул
|
17-419 |
|
Тип линз
|
асферические |
|
Особенности
|
с коррекцией хроматизма |
|
Длина волны
|
1550 нм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Shape of Back Surface
|
Plano |
|
Design Wavelength DWL (nm)
|
1550 |
|
f/#
|
1 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
4.25 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
22.5 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
8.50 ±0.1 |
|
Back Focal Length BFL (mm)
|
18.97 @ 587.6nm |
|
Numerical Aperture NA
|
0.5 |
|
Effective Focal Length EFL (mm)
|
25.00 @ 1550nm |
|
Diameter (mm)
|
25.00 +0.0/-0.025 |
Описание
Компонент 17-419, выпускаемый под маркой Edmund Optics, предназначен для точного управления светом в специализированной аппаратуре. Высокоапертурная асфера разработана для 1550 нм и позволяет собирать свет под большими углами при меньшей сферической аберрации, чем сопоставимая одиночная сферическая линза.
Асфера 17-419 принимает лучи с числовой апертурой 0,50 и корректирует сферическую ошибку лучше простой линзы сопоставимой силы. Расчет на 1550 нм делает ее подходящей для телекоммуникационных лазеров и eye-safe лидаров. Непросветленное исполнение удобно для опытов и сравнительных измерений, где покрытие не должно ограничивать спектр.
Характеристики
- Диаметр: 25 мм
- Числовая апертура: 0,50
- Расчетная длина волны: 1550 нм
- Покрытие: отсутствует
- Тип: прецизионная NIR-асфера
NA 0,50 означает высокую чувствительность к осевому положению, наклону и децентровке. Отсутствие покрытия расширяет свободу экспериментального применения, но отражения на границах остаются; для серийного прибора оценивают, нужен ли вариант с V-покрытием и какая ориентация асферической стороны оптимальна.
У 17-419 глубина резкости мала из-за высокой NA, поэтому осевую настройку выполняют микрометрическим перемещением и контролируют по мощности, размеру пятна либо волновому фронту. Механическая фаска служит для защиты края, но не заменяет полноценный ограничитель в оправе.
Отрасли применения
- Безопасные для зрения лазерные системы
- Лидары 1550 нм
- Сопряжение с оптическим волокном
- Коллимация мощных NIR-диодов
- ИК-визуализация и метрология
Артикул 17-419 может использоваться в проектах, где перечисленные параметры заранее включены в оптический расчет и спецификацию. Высокоапертурная асфера требует согласования с размером источника или приемника; малейшая децентровка может снизить преимущество расчетного профиля.
17-419 дает высокую светосилу в области 1550 нм и позволяет сократить число корректирующих элементов. Выигрыш асферы проявляется только при точном позиционировании и достаточной механической стабильности.
Описание семейства продуктов
- Спроектировано на 1550 нм
- 0,25µm RMS асферическая ошибка фигуры
- Идеально подходит для безопасных для глаз лазерных приложений

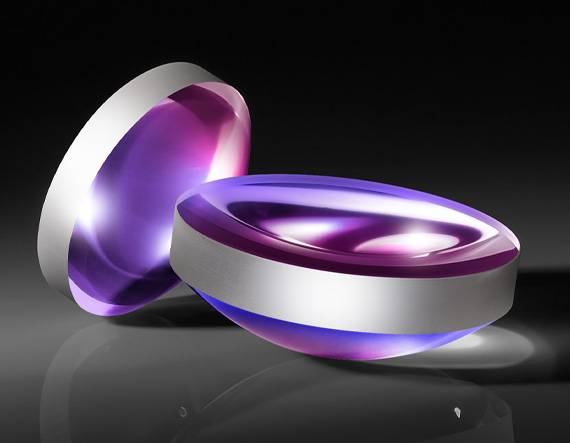

TECHSPEC® 1550 нм Высокоточные асферические линзы ближнего инфракрасного диапазона (NIR) разработаны на 1550 нм для устранения сферической аберрации в ближнем инфракрасном диапазоне. Лазеры 1550 нм обычно используются в телекоммуникациях, LiDAR и других приложениях, требующих безопасных для глаз конструктивных особенностей. Изготовленные из подложек S-TIH6 или N-SF6 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Обладая среднеквадратичной погрешностью асферической фигуры 0,25 мкм, эти линзы идеально подходят для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Высокоточные асферические линзы TECHSPEC® 1550 нм для ближнего инфракрасного диапазона (NIR) доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы луча, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
