Поставщик
|
Edmund Optics |
|
Артикул
|
17-421 |
|
Тип линз
|
асферические |
|
Особенности
|
с коррекцией хроматизма |
|
Длина волны
|
1550 нм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Shape of Back Surface
|
Plano |
|
Design Wavelength DWL (nm)
|
1550 |
|
f/#
|
2 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
6.43 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
22.5 |
|
Substrate
|
N-SF6 |
|
Coating
|
Uncoated |
|
Center Thickness CT (mm)
|
8.50 ±0.1 |
|
Back Focal Length BFL (mm)
|
42.65 @ 587.6nm |
|
Numerical Aperture NA
|
0.25 |
|
Effective Focal Length EFL (mm)
|
50.00 @ 1550nm |
|
Diameter (mm)
|
25.00 +0.0/-0.025 |
Описание

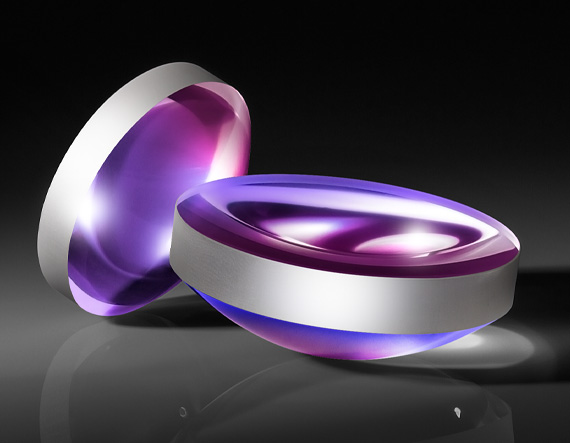

Асферическая линза 17-421 от Edmund Optics (серия TECHSPEC) имеет диаметр 25 мм и числовую апертуру 0,25. Рабочая длина волны — 1550 нм. Линза не имеет просветляющего покрытия, что делает её пригодной для широкополосного применения в ближнем ИК-диапазоне.
Асферическая форма поверхности позволяет достичь дифракционного качества изображения при использовании одиночного элемента, минимизируя сферические аберрации. Эффективное фокусное расстояние составляет 50 мм. Линза изготовлена из высококачественного оптического стекла. Благодаря высокой числовой апертуре она эффективно собирает свет от источников с большим углом расхождения. Поставляется без оправы.
Характеристики
- Тип: асферическая линза
- Диаметр: 25 мм
- Числовая апертура: 0,25
- Рабочая длина волны: 1550 нм
- Без покрытия
- Дифракционное качество изображения
- Поставляется без оправы
Отрасли применения
Асферическая линза 17-421 используется в волоконно-оптических системах ближнего ИК-диапазона для коллимации излучения лазерных диодов и ввода света в одномодовые волокна. Она применяется в компактных датчиках, эндоскопах и портативных спектрометрах. Благодаря высокой числовой апертуре линза эффективна для детектирования слабых сигналов. В научных исследованиях применяется в экспериментах по оптике и фотоники.
Описание семейства продуктов
- Спроектировано на 1550 нм
- 0,25µm RMS асферическая ошибка фигуры
- Идеально подходит для безопасных для глаз лазерных приложений
TECHSPEC® 1550 нм Высокоточные асферические линзы ближнего инфракрасного диапазона (NIR) разработаны на 1550 нм для устранения сферической аберрации в ближнем инфракрасном диапазоне. Лазеры 1550 нм обычно используются в телекоммуникациях, LiDAR и других приложениях, требующих безопасных для глаз конструктивных особенностей. Изготовленные из подложек S-TIH6 или N-SF6 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Обладая среднеквадратичной погрешностью асферической фигуры 0,25 мкм, эти линзы идеально подходят для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Высокоточные асферические линзы TECHSPEC® 1550 нм для ближнего инфракрасного диапазона (NIR) доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы луча, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
