Поставщик
|
Edmund Optics |
|
Артикул
|
16-285 |
|
Тип линз
|
асферические |
|
Диаметр
|
25 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
2.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
2.86 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Clear Aperture CA (mm)
|
22.5 |
|
Substrate
|
N-BK7 |
|
Coating Specification
|
Ravg < 0.5% @ 600 - 1050nm @ ±30° AOIRabs < 1.5% @ 600 - 1050nm @ ±30° AOI |
|
Coating
|
NIR+ (600-1050nm) |
|
Center Thickness CT (mm)
|
6.00 ±0.10 |
|
Back Focal Length BFL (mm)
|
46.03 |
|
Numerical Aperture NA
|
0.25 |
|
Effective Focal Length EFL (mm)
|
50.00 @ 780nm |
|
Diameter (mm)
|
25.00 +0.00/-0.10 |
Описание

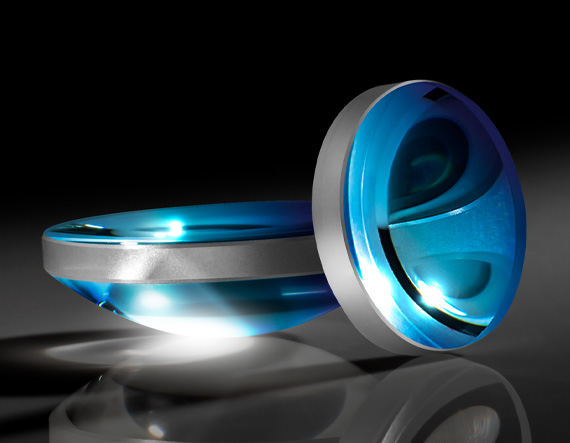

Высокоточная асферическая линза Edmund Optics 16-285 диаметром 25 мм и числовой апертурой 0,25 предназначена для эффективной фокусировки или коллимации световых пучков при уменьшенной сферической аберрации. Асферический профиль заменяет набор поверхностей разной кривизны одной оптимизированной поверхностью и позволяет получать более компактный и качественный оптический узел. Числовая апертура 0,25 указывает на способность работать с относительно широким угловым конусом.
Покрытие рассчитано на диапазон 600–1050 нм, включающий красную область и ближний инфракрасный диапазон. Линза подходит для лазеров и светодиодов на длинах волн 633, 780, 808, 850, 940, 980 и 1064 нм при условии проверки мощности и фактической характеристики покрытия. Диаметр 25 мм обеспечивает удобную интеграцию в стандартные лабораторные оправы, а высокая точность поверхности полезна в системах, где требуется малое пятно и хорошая передача пространственных деталей.
По сравнению со сферической линзой асферический компонент менее чувствителен к сферической аберрации при использовании большой апертуры. Однако он более требователен к децентровке, наклону и загрязнениям. Небольшое смещение оптической оси может привести к коме и ухудшить симметрию пучка. Поэтому держатель должен обеспечивать точное центрирование и стабильную фиксацию.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 16-285.
- Тип: высокоточная асферическая линза.
- Диаметр: 25 мм.
- Числовая апертура: 0,25.
- Рабочий диапазон покрытия: 600–1050 нм.
- Оптическая функция: фокусировка или коллимация.
- Основное преимущество: снижение сферической аберрации.
- Спектральная область: красный и ближний ИК-диапазоны.
Особенности выбора и интеграции
Линзу устанавливают в центрированную оправу, допускающую регулировку положения по трем координатам и наклону. Ориентацию асферической поверхности определяют по расчету и маркировке производителя. При работе с лазером диаметр пучка согласуют с рабочей апертурой. Поверхность очищают только при необходимости, поскольку мелкие частицы и следы могут заметно повлиять на качество пучка.
Отрасли применения
- Лазерные коллиматоры и фокусаторы.
- Ввод света в оптические волокна.
- Оптическая когерентная томография.
- ИК-спектроскопия и фотометрия.
- Машинное зрение с лазерной подсветкой.
- Высокоточные измерительные головки.
- Научные стенды ближнего ИК-диапазона.
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
