Поставщик
|
Edmund Optics |
|
Артикул
|
16-273 |
|
Тип линз
|
асферические |
|
Диаметр
|
25 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
350 - 700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
2.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
2.86 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Clear Aperture CA (mm)
|
22.5 |
|
Substrate
|
N-BK7 |
|
Coating Specification
|
Ravg < 0.5% @ 350 - 700nm @ ±30° AOIRabs < 1.5% @ 350 - 700nm @ ±30° AOI |
|
Coating
|
VIS+ (350-700nm) |
|
Center Thickness CT (mm)
|
6.00 ±0.10 |
|
Back Focal Length BFL (mm)
|
46.03 |
|
Numerical Aperture NA
|
0.25 |
|
Effective Focal Length EFL (mm)
|
50.00 @ 780nm |
|
Diameter (mm)
|
25.00 +0.00/-0.10 |
Описание

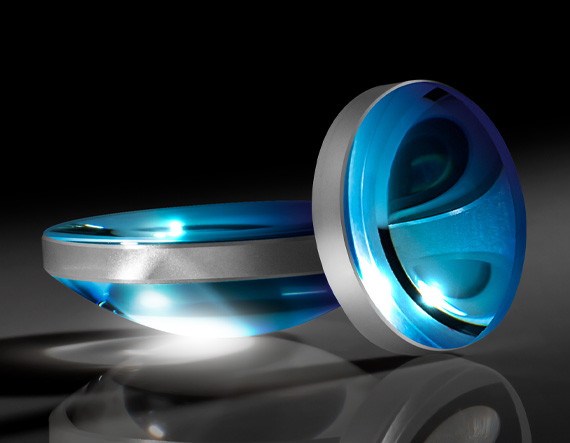

Асферическая линза 16-273 компании Edmund Optics — прецизионно обработанная линза диаметром 25 мм, числовая апертура (способность собирать свет) — 0,25.
У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.
На поверхность нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на УФ и видимый свет 250–700 нм.
Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.
Числовая апертура 0,25 говорит о том, насколько широкий световой конус линза способна собрать или сфокусировать — чем выше это число, тем ярче получаемое пятно фокуса и тем выше достижимая точность разрешения деталей.
Характеристики
- Артикул: 16-273; производитель: Edmund Optics
- Тип: асферическая линза
- Диаметр: 25 мм
- числовая апертура (способность собирать свет): 0,25
- Материал: оптическое стекло
- Просветляющее покрытие: УФ и видимый свет 250–700 нм
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
