Держатель оптических линз для каркасных систем, размер: 25 мм, диаметр совместимой оптики: 12 мм, толщина совместимой оптики: 1.6-5.0 мм

Описание

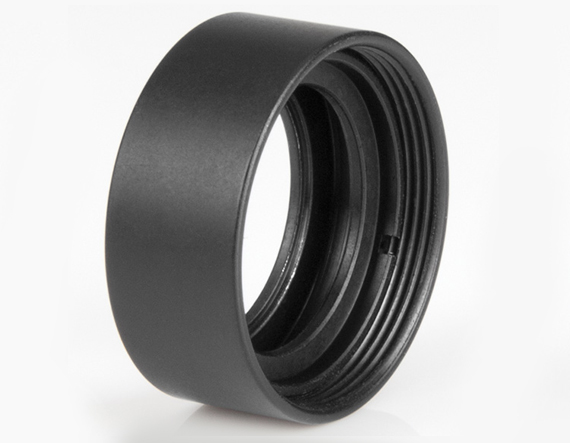

Держатель оптических линз для каркасных систем (артикул 85-550, Edmund Optics) предназначен для крепления оптических компонентов диаметром 12 мм в каркасных системах размером 25 мм. Держатель совместим с оптикой толщиной от 1.6 до 5.0 мм. Устройство изготовлено из анодированного алюминия, что обеспечивает прочность и коррозионную стойкость.

Фиксация оптического элемента осуществляется с помощью стопорного кольца. Держатель имеет наружную резьбу для интеграции с каркасными пластинами. Точная обработка посадочных поверхностей гарантирует надёжное центрирование линзы. Устройство позволяет быстро добавлять или удалять компоненты из каркасной системы. Поставляется в готовом к использованию виде.

Характеристики

• Тип: держатель оптических линз для каркасных систем
• Размер системы: 25 мм
• Диаметр совместимой оптики: 12 мм
• Толщина совместимой оптики: 1.6–5.0 мм
• Материал: анодированный алюминий
• Стопорное кольцо: входит в комплект
• Совместимость с каркасными системами Edmund Optics

Отрасли применения

Держатель 85-550 используется в оптических лабораториях для сборки каркасных систем, включая интерферометры, спектрометры и лазерные модули. Он позволяет быстро менять оптические компоненты без потери юстировки. В промышленности применяется в системах машинного зрения и измерительных приборах. Благодаря стандартным размерам легко интегрируется в существующие каркасные сборки Edmund Optics.

Описание семейства продуктов

• Доступно для различных диаметров оптических линз
• Добавляет дополнительные возможности адаптации к Cage System
• Стопорное кольцо в комплекте

Крепления для оптических линз TECHSPEC® Cage System изготовлены из анодированного алюминия и предназначены для использования в двухэтапном процессе. Сначала закрепите оптический компонент в креплении объектива с помощью прилагаемого стопорного кольца. Во-вторых, закрепите крепление объектива в пределах внутреннего диаметра системной пластины клетки. Позволяя добавлять и снимать держатели объективов с пластин, система обеспечивает широкий диапазон гибких настроек каркаса. Кроме того, эти крепления для оптических линз с клеточной системой идеально подходят как отдельные компоненты или в сочетании с трубками клеточной системы.

Примечание. #85-678 — это сборка, состоящая из двух частей, которую можно использовать с системными пластинами каркаса шириной 25 или 30 мм. Сменные стопорные кольца продаются отдельно.
