Держатель оптических линз для каркасных систем, размер: 25 мм, диаметр совместимой оптики: 12.5 мм, толщина совместимой оптики: 1.6-5.0 мм

Описание

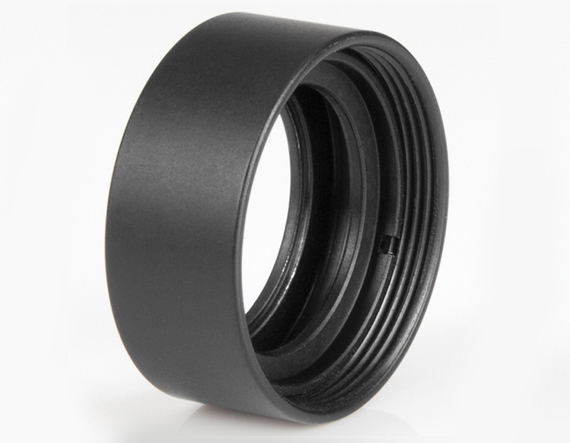

Держатель оптических линз представляет собой механический крепёжный элемент для каркасных (кинематических) оптических систем, предназначенный для фиксации линз, светофильтров или окон круглой формы внутри цилиндрических корпусов и рельсовых сборок. Конструктивно это кольцо или втулка с посадочным гнездом, выполненная из алюминиевого сплава с чёрным анодированным покрытием, снижающим паразитные засветки внутри оптического тракта. Внутренний паз рассчитан на установку стопорного кольца, которое удерживает линзу без чрезмерного механического напряжения на её кромку, что особенно важно для тонких или хрупких элементов из кварца и легких стёкол. Наружный диаметр держателя стандартизирован под посадку в трубы и каркасы серии 30 мм или 25 мм, что позволяет объединять несколько таких узлов в единую юстируемую цепочку. Благодаря продуманной геометрии посадочного места достигается соосность оптической оси линзы с механической осью системы, а использование сменных держателей упрощает модернизацию или переналадку прибора без переделки всей оправы.

Характеристики

• Наружный размер держателя: 25 мм (под стандартный каркасный формат)
• Диаметр совместимой оптики: 12.5 мм
• Допустимая толщина устанавливаемого элемента: 1.6–5.0 мм
• Материал корпуса: алюминиевый сплав с анодированным покрытием
• Фиксация линзы стопорным кольцом без резьбового поджатия
• Совместимость со стандартными посадочными трубами каркасных систем
• Возможность многократной установки и замены оптики

Отрасли применения

Такие держатели применяются при сборке лабораторных оптических стендов, прототипов приборов, систем машинного зрения, спектрометров и лазерных установок, где требуется быстрая и точная механическая фиксация линз малого и среднего диаметра. Они востребованы в научно-исследовательских лабораториях, приборостроении, производстве оптоэлектронных модулей и учебных демонстрационных комплексах, где важна возможность оперативной замены оптических элементов без потери юстировки.

Описание продукции:

- Доступно для различных диаметров оптических линз;

- Добавляет дополнительную адаптируемость к каркасной системе;

- Стопорное кольцо в комплекте.

Держатель оптических линз для каркасных систем TECHSPEC®, изготовленные из анодированного алюминия, предназначены для использования в двухэтапном процессе. Сначала закрепите оптический компонент в креплении объектива с помощью прилагаемого стопорного кольца. Во-вторых, закрепите крепление объектива в пределах внутреннего диаметра пластины. Позволяя добавлять и снимать держатели объективов с пластин, система обеспечивает широкий диапазон гибких настроек каркаса. Кроме того, эти крепления для оптических линз идеально подходят как отдельные компоненты или в сочетании с тубусами.
