Поставщик
|
Edmund Optics |
|
Артикул
|
48-552 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина волны
|
425-675 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10nsLegs: 5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm Legs: Ravg ≤0.4% @ 425 - 675nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
VIS 0° & Aluminized |
|
Длина гипотенузы (мм)
|
35.4 |
|
Длина катетов (мм)
|
25.0 |
Описание
Прямоугольная (right-angle) призма 48-552 компании Edmund Optics изготовлена из стекла N-BK7 с длиной катетов 25 мм, а на гипотенузную грань нанесено алюминиевое отражающее покрытие с дополнительным просветлением входной/выходной граней для видимого диапазона 425–675 нм (VIS 0°). Наличие отражающего покрытия на гипотенузе (в отличие от непокрытых призм, работающих на полном внутреннем отражении) делает призму пригодной для работы при углах падения, не обеспечивающих полное внутреннее отражение в данной геометрии, либо там, где требуется предсказуемый и стабильный коэффициент отражения независимо от точного угла падения пучка.
Металлическое (алюминиевое) покрытие на гипотенузе отличается от подхода с диэлектрическим покрытием более широкой полосой равномерного отражения и меньшей чувствительностью к углу падения и поляризации пучка, что упрощает применение призмы в схемах, где угол падения на отражающую грань может немного отклоняться от номинала в ходе юстировки.
Такие призмы применяются для разворота пучка на 90° в осветительных и наблюдательных системах видимого диапазона, в перископных и зеркально-призменных сборках компактных приборов, где алюминиевое покрытие обеспечивает достаточный для большинства задач коэффициент отражения при меньшей стоимости по сравнению с призмами с диэлектрическим многослойным покрытием.
Характеристики
- Артикул: 48-552; производитель: Edmund Optics
- Тип: прямоугольная (right-angle) призма с покрытием
- Длина катетов: 25 мм
- Покрытие гипотенузы: алюминиевое отражающее
- Просветляющее покрытие граней: VIS 0° (425–675 нм)
- Материал: оптическое стекло N-BK7
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Перископные и зеркально-призменные сборки видимого диапазона
- Осветительные и наблюдательные оптические системы
Описание семейства продуктов
- Отклонение луча на 90°
- Изображение для левшей
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Доступны дополнительные параметры прямоугольной призмы

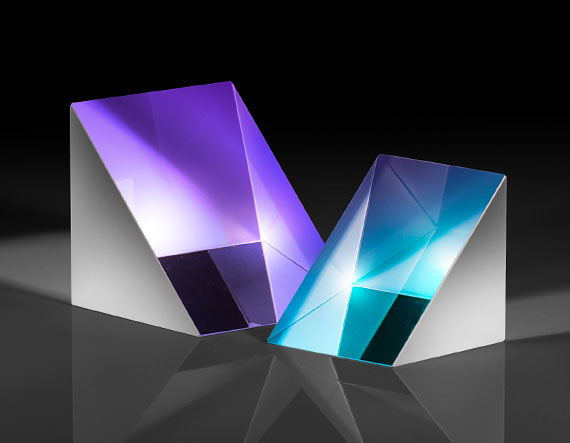

Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 изготовлены из прецизионного материала N-BK7 для использования в различных областях видимого света.
