Поставщик
|
Edmund Optics |
|
Артикул
|
47-796 |
|
Покрытие
|
MgF2 & Aluminized |
|
Длина волны
|
400-700 нм |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10nsLegs: 10 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Fused Silica |
|
Отклонение луча (°)
|
90.00 |
|
Допуск пирамиды (угл. мин)
|
±5 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.10 Legs |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm Legs: Ravg ≤1.75% @ 400 - 700 nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±5 |
|
Покрытие
|
MgF2 & Aluminized |
|
Длина гипотенузы (мм)
|
35.4 |
|
Длина катетов (мм)
|
25.0 |
Описание

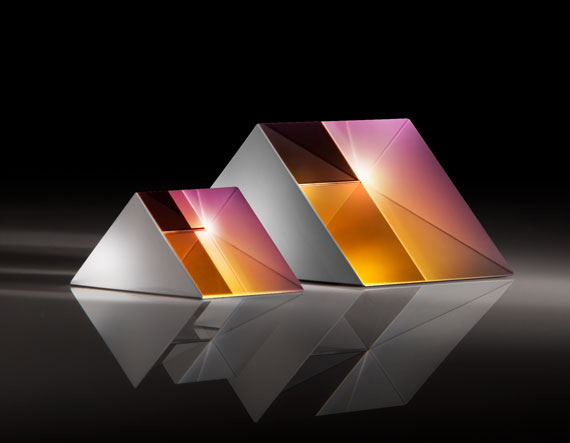

Данная деталь — прямая треугольная призма из плавленого кварца с длиной катетов 25 мм, снабжённая покрытием, оптимизированным для спектрального диапазона 400-700 нм. Плавленый кварц (синтетический аморфный диоксид кремния) выбран как материал основы благодаря высокой химической стойкости, малому коэффициенту теплового расширения и превосходной прозрачности в видимом диапазоне. Геометрия прямой призмы с прямым углом между катетами позволяет использовать деталь как для преломления и разложения света, так и для полного внутреннего отражения на гипотенузной грани, что делает её универсальным элементом построения оптических трактов. Просветляющее покрытие на рабочих гранях снижает френелевские потери на отражение и повышает пропускание в заданном спектральном окне, одновременно уменьшая уровень паразитных бликов внутри системы. Точность изготовления углов и плоскостности граней напрямую влияет на качество формируемого волнового фронта, поэтому подобные призмы производятся по прецизионным технологиям полировки и контроля геометрии.
Характеристики
- Тип: прямая треугольная призма
- Материал: плавленый кварц (UVFS)
- Длина катетов: 25 мм
- Рабочий спектральный диапазон покрытия: 400-700 нм
- Функция: преломление света и/или полное внутреннее отражение
- Артикул поставщика: 47-796
Отрасли применения
Призмы такого типа используются для изменения направления оптической оси на 90° или 180°, в системах формирования и переноса изображения, в лазерных резонаторах и оптических скамьях, а также в спектральных приборах для разложения светового потока на составляющие. Материал плавленый кварц позволяет применять призму и в системах с умеренным ультрафиолетовым компонентом излучения, что расширяет область использования до научного приборостроения, метрологии, биомедицинской оптики и промышленных лазерных установок.
Описание семейства продуктов
- Идеально подходит для широкополосных приложений
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Размеры: от 5 до 50 мм.
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Угловые призмы TECHSPEC® из плавленого кварца УФ-излучения изготовлены из плавленого кварца с УФ-излучением, который характеризуется низким тепловым расширением и превосходным пропусканием в УФ-, видимом и ближнем ИК-диапазонах спектра.
