Поставщик
|
Edmund Optics |
|
Артикул
|
48-884 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Коэффициент экстинкции
|
1000:1 |
|
Отражение S-поляризации (%)
|
>99.5 |
|
Пропускание P-поляризации (%)
|
>95 |
|
Размеры (мм)
|
25.0 x 25.0 x 25.0 ±0.1 |
|
Плоскостность поверхности
|
λ/4 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Подложка
|
N-BK7 |
|
Расчетная длина волны DWL (нм)
|
980 |
|
Тип
|
Linear Polarizer |
|
Спецификация покрытия
|
Rabs <0.25% @ 980nm |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Cube |
|
Качество поверхности
|
40-20 |
|
Чистая апертура (%)
|
90.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание

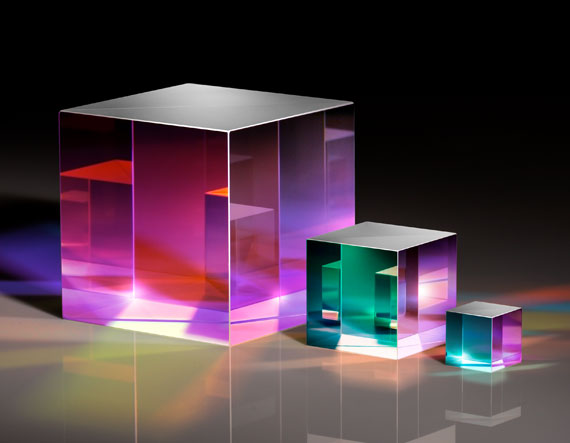

Поляризующий куб-светоделитель для лазера Edmund Optics, артикул 48-884, предназначен для работы в области: лазерные системы 980 нм. Параметры конкретной модификации: сторона 25 мм, поляризационное разделение. Данная позиция применяется в прецизионной фотонике и приборостроении, когда оптический результат зависит от точного согласования всех компонентов. Куб собирают из двух призм с поляризующим слоем между гранями. Он передаёт одну линейную поляризацию и отражает ортогональную, создавая два пространственно разделённых канала.
Исполнение — 980 нм. Характеристики изделия согласуют с источником излучения, геометрией оптического тракта и типом приёмника. Компонент может работать самостоятельно либо входить в многокомпонентный модуль.
Характеристики
При работе на 980 нм важно соблюдать проектный угол и входную поляризацию, иначе коэффициент экстинкции и распределение мощности ухудшаются. Указанные параметры (сторона 25 мм, поляризационное разделение) определяют механическую посадку, рабочую апертуру и условия оптической юстировки.
При эксплуатации важно исключить механический перекос, пыль и отпечатки на рабочих поверхностях. Для лазерных систем отдельно проверяют плотность мощности, поляризацию и угол падения; эти факторы влияют на эффективность покрытия и качество сформированного пучка.
Отрасли применения
Основные задачи: разделение s- и p-поляризаций, волоконные лазеры, измерительные схемы. Компонент востребован в научных исследованиях, лазерных технологиях, промышленной автоматизации, системах машинного зрения и оптическом приборостроении.
Корректное сочетание с держателем, источником и приёмным каналом позволяет использовать заданные характеристики в полной мере и получить стабильный результат при длительной эксплуатации без упоминания коммерческих условий.
Описание семейства продуктов
- Разработан для обычных диодных, газовых и твердотельных лазеров
- Отражает S-поляризованный свет, пропускает P-поляризованный свет.
- Высокий коэффициент исчезновения
Разработанные для многих распространенных длин волн лазера, поляризационные кубические светоделители TECHSPEC® Laser Line делят случайно поляризованные лучи на две ортогональные, линейно поляризованные составляющие. S-поляризованный свет отражается под углом 90°, тогда как P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных прямоугольных призм, склеенных вместе, чтобы свести к минимуму искажения передаваемого волнового фронта и обеспечить превосходную параллельность между входящим и переданным лучами.
