Светоделитель в форме куба для лазера, рабочая длина волны: 532 нм, неполяризующее разделение оптического пучка, сторона: 25 мм

Описание

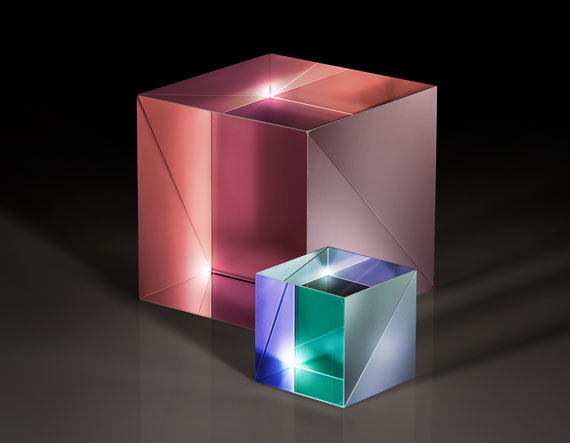

Неполяризующий светоделительный куб артикула 35-960 от Edmund Optics со стороной 25 мм предназначен для разделения лазерного пучка с длиной волны 532 нм на два идентичных по спектральным и поляризационным свойствам луча. Куб собран из двух прецизионных призм из стекла N-BK7, склеенных по гипотенузной грани. На одну из гипотенуз нанесено специальное диэлектрическое покрытие, обеспечивающее строго заданное соотношение отражения и пропускания (обычно 50/50) на рабочей длине волны. Покрытие спроектировано как неполяризующее, что означает минимальную зависимость коэффициента отражения от поляризации падающего излучения. Это критически важно для систем, работающих с неполяризованным или частично поляризованным светом, где требуется сохранить одинаковую интенсивность в обоих каналах. Все входные и выходные грани куба просветлены для 532 нм, что снижает потери на френелевское отражение и предотвращает паразитные блики. Куб обеспечивает компактное разделение пучка без пространственного смещения лучей, что выгодно отличает его от пластинчатых светоделителей. Металлический корпус (или защитный кожух) обеспечивает механическую защиту. Изделие идеально для построения интерферометров, систем накачки и оптических затворов на основе DPSS-лазеров.

Характеристики

Артикул производителя: 35-960 (Edmund Optics). Тип: неполяризующий светоделительный куб. Сторона куба: 25,0 мм (±0,1 мм). Рабочая длина волны: 532 нм. Соотношение отражение/пропускание (R/T): 50/50 (±5%). Покрытие: диэлектрическое неполяризующее на гипотенузе, AR-532 нм на гранях (R < 0,5%). Материал призм: N-BK7. Коэффициент экстинкции: практически отсутствует (неполяризующий). Плоскостность граней: λ/4 на 632,8 нм. Качество поверхности: 40-20. Допуск на угол: ±3 угл. минуты. Рабочая температура: -20°C до +70°C.

Отрасли применения

Куб 35-960 широко используется в интерферометрах Майкельсона и Маха-Цендера с зелеными DPSS-лазерами для разделения опорного и измерительного пучков. В системах лазерных шоу и проекционных дисплеях он служит для разделения луча на несколько каналов. В научных экспериментах по квантовой оптике куб применяется для создания пар запутанных фотонов. Также он востребован в голографических установках для формирования объектного и опорного лучей.

Описание семейства продуктов

• <Разница передачи в 3 % для состояний поляризации S и P
• AR покрытие <0,25% на входе и выходе
• Параметры Nd:YAG и HeNe

Неполяризующие кубические светоделители TECHSPEC® Laser Line предлагают пользователям возможность равномерно разделять свет на ортогональные пути независимо от входящего состояния поляризации. Эти кубы имеют гибридное металлико-диэлектрическое покрытие, которое обеспечивает разницу в пропускании менее 3% для S-поляризованного и P-поляризованного света. Эти кубы совместимы с обычными лазерами Nd:YAG и HeNe и доступны с тремя вариантами светоделительного покрытия: 1064 нм, 632 нм и 532 нм. Эффективность повышается за счет просветляющих покрытий на входной и выходной поверхностях с коэффициентом отражения <0,25% на поверхность. Неполяризующие кубические светоделители TECHSPEC® Laser Line смещают луч менее чем на 2 угловых минуты, что упрощает их интеграцию в приложения, требующие выравнивания.
