Поставщик
|
Edmund Optics |
|
Артикул
|
48-580 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Отражение S-поляризации (%)
|
>99.5 |
|
Пропускание P-поляризации (%)
|
>95 |
|
Размеры (мм)
|
25.0 x 25.0 x 25.0 ±0.1 |
|
Плоскостность поверхности
|
λ/4 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Подложка
|
N-BK7 |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Тип
|
Linear Polarizer |
|
Спецификация покрытия
|
Rabs <0.25% @ 1064nm |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Cube |
|
Качество поверхности
|
40-20 |
|
Чистая апертура (%)
|
90.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Коэффициент экстинкции
|
1000:1 |
Описание
Плоско-выпуклая линза диаметром 9 мм и фокусным расстоянием 9 мм с покрытием для диапазона 600-1050 нм относится к серии миниатюрных светосильных элементов для работы в красной и ближней ИК области. Одна поверхность линзы плоская, другая сферически выпуклая, что даёт положительную фокусирующую силу и позволяет формировать компактный фокус на малой дистанции. Небольшой диаметр делает линзу удобной для интеграции в микрооптические системы, датчики и встроенные оптические узлы.
Диапазон покрытия 600-1050 нм делает линзу подходящей для работы с диодными и твердотельными лазерами, светодиодами и широкополосными источниками в красной и ближней ИК области. Светосильная геометрия с фокусным расстоянием 9 мм позволяет собирать значительный световой поток и направлять его на детектор или область обработки.
Характеристики
Антиотражающее покрытие рассчитано на диапазон 600-1050 нм и снижает отражение на поверхностях линзы, повышая пропускание и уменьшая потери мощности. Фокусное расстояние 9 мм выдерживается с допуском, позволяя рассчитывать геометрию луча и положение фокуса в микрооптических системах.
Диаметр 9 мм и плоско-выпуклая геометрия формируют высокую светосилу и компактную конструкцию. Линза выполнена из оптического стекла с хорошей прозрачностью в рассматриваемой области и стабильными оптическими параметрами. Качество обработки поверхности и соблюдение допусков по центровке позволяют использовать элемент в ответственных визуализирующих и измерительных системах.
Отрасли применения
Миниатюрные плоско-выпуклые линзы с покрытием для 600-1050 нм применяются в микрооптических системах, датчиках и измерительных приборах, работающих в красной и ближней ИК области. Конкретно линза 9 мм / 9 мм удобна для встроенных модулей, фокусирующих узлов и осветительных элементов в компактных системах машинного зрения и датчиков.
Благодаря компактным размерам, высокому диапазону покрытия и светосиле линза востребована в телекоммуникационных и датчиковых системах, визуализирующих комплексах и исследовательских стендах по фотонике и оптоэлектронике.
Описание семейства продуктов
- Разработан для обычных диодных, газовых и твердотельных лазеров
- Отражает S-поляризованный свет, пропускает P-поляризованный свет.
- Высокий коэффициент исчезновения

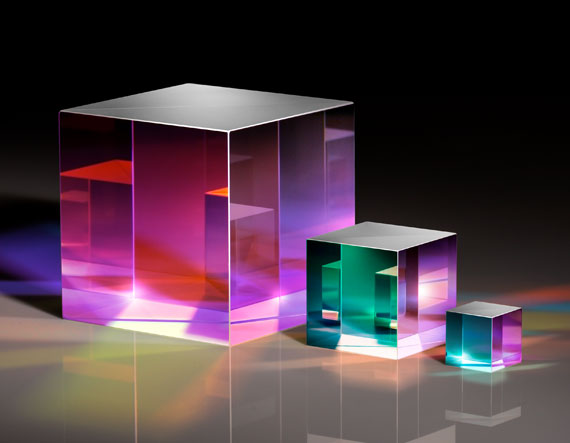

Разработанные для многих распространенных длин волн лазера, поляризационные кубические светоделители TECHSPEC® Laser Line делят случайно поляризованные лучи на две ортогональные, линейно поляризованные составляющие. S-поляризованный свет отражается под углом 90°, тогда как P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных прямоугольных призм, склеенных вместе, чтобы свести к минимуму искажения передаваемого волнового фронта и обеспечить превосходную параллельность между входящим и переданным лучами.
