Поставщик
|
Edmund Optics |
|
Артикул
|
12-228 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Размер
|
25x25 мм |
|
Коэффициент Пуассона
|
0.21 |
|
Подложка
|
Gorilla® Glass |
|
Качество поверхности
|
80-50 |
|
Допуск по толщине (мм)
|
Nominal |
|
Тип
|
Защитное окно |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Длина (мм)
|
25.00 |
|
Ширина (мм)
|
25.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Индекс преломления nd
|
1.5 |
|
Плотность (г / см3)
|
2.43 |
|
Модуль Юнга (ГПа)
|
76.7 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
7.88 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
1.10 |
|
Допуск на размер (мм)
|
±0.13 |
|
Размеры (мм)
|
25.0 x 25.0 |
|
Чистая апертура (%)
|
90.00 |
|
Цикл химического упрочнения (часы)
|
8.00 |
Описание

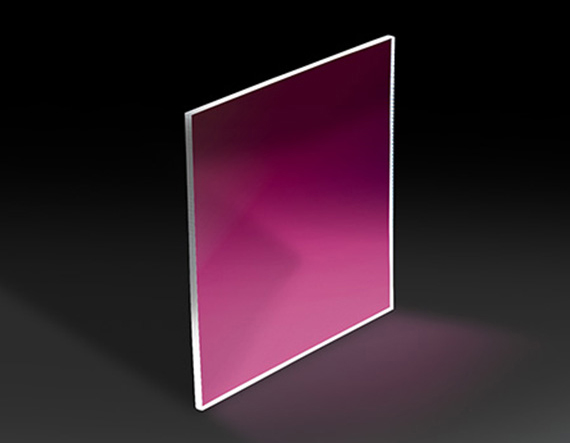

Оптическое окно из стекла Gorilla Edmund Optics (артикул 12-228) — специализированный компонент для работы в диапазоне: видимый и ближний ИК. Параметры: размер 25 x 25 мм. Химически закалённое стекло Gorilla сочетает высокую ударную стойкость с хорошей оптической прозрачностью для портативных приборов.
Исполнение (без покрытия) подбирается под спектр источника и требования к качеству волнового фронта. Изделие интегрируется в сборку как функциональный узел.
Характеристики
Химически закалённое аллюминосиликатное стекло Gorilla Glass сочетает высокую ударную стойкость (прочность на сжатие >1 ГПа) с хорошей оптической прозрачностью в видимом и ближнем ИК. Отсутствие покрытия делает его универсальным для широкого спектра, но оставляет ~4% отражения на границе. Квадратный формат размер 25 x 25 мм удобен для монтажа в плоские рамки портативных приборов. Указанные значения — размер 25 x 25 мм — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки.
Тонкое стекло сохраняет прочность за счёт поверхностного напряжения. Края обрабатываются для исключения микротрещин, инициирующих разрушение при ударе. При установке важны чистота рабочих поверхностей, отсутствие механических напряжений в оправе и проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности, угол падения и поляризацию.
Отрасли применения
Основные сферы: защитные экраны портативных приборов, сенсорные панели, приборы в полевых условиях. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях и системах контроля качества.
Защитные экраны смартфонов, планшетов, промышленных панелей оператора и портативных приборов, работающих в полевых условиях с риском ударов и царапин. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.
Описание семейства продуктов
- Химически упрочненное тянутое стекло
- Высокая устойчивость к царапинам на поверхности.
- Идеально подходит для электронных дисплеев.
Стеклянные окна Gorilla® Glass Windows химически упрочнены, чтобы уменьшить распространение поверхностных дефектов. Эти тонкие окна отличаются превосходным качеством поверхности и отличной устойчивостью к царапинам. Обладая коэффициентом пропускания более 90 % в диапазоне длин волн от 350 до 600 нм, эти окна являются отличными защитными крышками для электронных дисплеев в бытовых и промышленных приложениях.
Стеклянные окна Gorilla® Glass широко используются в качестве защитного стекла для высокотехнологичных устройств отображения, таких как ноутбуки, телевизоры и мобильные телефоны. Благодаря прочной конструкции они идеально подходят даже для самых требовательных приложений.
