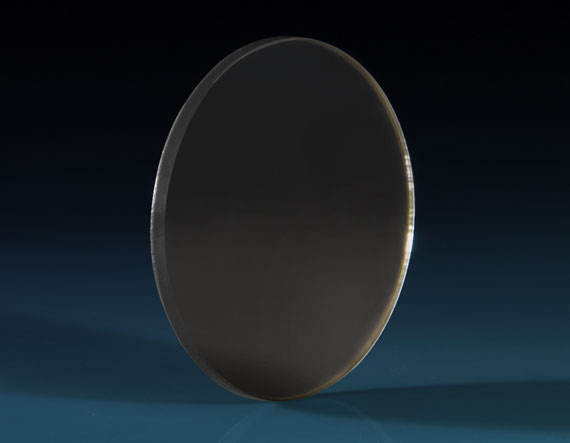

Левый круговой поляризатор (CP42HE), размер: 25 x 25 мм

Описание

Левый круговой поляризатор CP42HE размером 25×25 мм, артикул 88-083 от Edmund Optics, представляет собой компактную многослойную плёнку, преобразующую неполяризованный свет в свет с левой круговой поляризацией в видимом диапазоне. Конструктивно фильтр состоит из линейного поляризатора и четвертьволновой фазовой пластины, ламинированных вместе с точной ориентацией осей. При прохождении излучения через такой сэндвич оно сначала становится линейно поляризованным, а затем приобретает сдвиг фазы 90 градусов, формируя циркулярную поляризацию. Ключевое преимущество кругового поляризатора перед линейным состоит в подавлении бликов: отражённый от глянцевых поверхностей свет меняет направление вращения и не может пройти обратно через фильтр, что резко повышает контраст изображения. Плёнка CP42HE отличается высокой термостойкостью (до 85°C) и стабильностью к ультрафиолету, что обеспечивает долгий срок службы без пожелтения. Размер 25×25 мм удобен для использования в портативных приборах, камерах машинного зрения и в качестве сменного элемента в лабораторных держателях. Поляризатор не имеет клеевого слоя, поэтому может фиксироваться механически или с помощью оптического клея. Изделие поставляется с защитной транспортировочной плёнкой с обеих сторон, которую необходимо удалить перед установкой. Высокий коэффициент экстинкции и степень поляризации >99,9% гарантируют отличное подавление ортогональной компоненты.

Характеристики

Артикул производителя: 88-083 (Edmund Optics). Тип: левый круговой поляризатор. Модель: CP42HE. Размер: 25 мм × 25 мм (±0,2 мм). Толщина: ~0,3 мм (включая защитные слои). Рабочий диапазон: 420–680 нм. Пропускание одиночного фильтра: ~42% для неполяризованного света. Пропускание по параллельной оси: ~80%. Степень поляризации: >99,9%. Коэффициент экстинкции: >1000:1. Термостойкость: до +85°C (длительно). Материал: поливиниловый спирт, легированный йодом, с защитными слоями TAC.

Отрасли применения

Поляризатор 88-083 используется в компактных камерах машинного зрения для устранения отражений от металлических и стеклянных поверхностей. В оптических датчиках и энкодерах он служит для повышения контраста считываемых меток. В биомедицинских устройствах фильтр применяют для анализа поляризационных свойств тканей. Также он востребован в любительской фотографии при съёмке через стёкла для подавления паразитных бликов.

Описание семейства продуктов

• Передача более 42 %
• Доступно с пленкой или пластиковой подложкой.
• Доступны правосторонние и левосторонние конструкции

Круговые поляризаторы (CP42HE и CP42HER) идеально подходят для уменьшения бликов в различных приложениях для обработки изображений или для улучшения видимости дисплеев в условиях яркого освещения. Эти круговые поляризаторы обеспечивают превосходную передачу видимого света в диапазоне 400–700 нм. Пластиковая подложка обеспечивает повышенную долговечность, а пленочная подложка обеспечивает повышенную гибкость и может быть обрезана в соответствии с потребностями приложения. Доступны левосторонняя (CP42HE) и правосторонняя (CP42HER) направления поляризации.

Примечание. Пользовательские параметры доступны по запросу. Подробнее о возможностях наших поляризаторов и замедлителей можно узнать здесь.
