Поставщик
|
Edmund Optics |
|
Артикул
|
16-821 |
|
Тип диафрагмы
|
точечные |
|
RoHS
|
Compliant |
|
Absorbance (%)
|
99 |
|
Mount Thickness (mm)
|
2.0 ±0.1 |
|
Thickness (mm)
|
0.02 nominal |
|
Diameter of Mount (mm)
|
12.7 ±0.2 |
|
Fixed Aperture Diameter (μm)
|
25 ±2.5 |
|
Coating
|
Magic Black&trade |
|
Construction
|
Stainless Steel |
|
Outer Diameter (mm)
|
12.7 ±0.2 |
|
Type
|
Mounted |
Описание

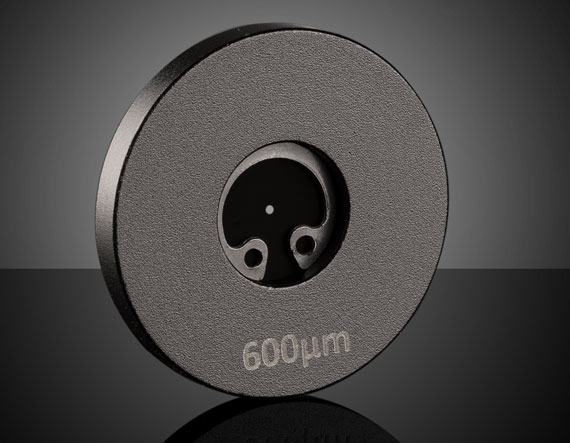

Зачернённая точечная диафрагма производства компании Acktar представляет собой тонкую пластину с прецизионно вытравленным малым отверстием строго заданного диаметра, окружённую поверхностью со специальным сверхчёрным покрытием, поглощающим паразитное рассеянное излучение и минимизирующим блики вокруг апертуры. Диаметр отверстия 25±2,5 мкм относится к микронному диапазону и требует высокоточных методов изготовления, таких как лазерная резка или фотохимическое травление тонкой металлической фольги. Диаметр самой оправы 12,7 мм (половина дюйма) соответствует распространённому стандарту крепления в оптических держателях, что упрощает установку диафрагмы в юстировочные узлы и оптические скамьи. Малая апертура используется для пространственной фильтрации пучка, отсечения паразитных мод и формирования точечного источника света с высокой пространственной когерентностью. Такие диафрагмы часто используются в паре с объективами и линзами формирования пучка, задающими требуемый диаметр сходящегося пучка перед апертурой, чтобы обеспечить максимальную эффективность пространственной фильтрации.
Характеристики
- Тип: точечная диафрагма с зачернённой поверхностью
- Производитель материала: Acktar
- Диаметр апертуры: 25±2,5 мкм
- Диаметр оправы: 12,7 мм
- Сверхчёрное покрытие для подавления рассеянного света
Отрасли применения
Применяется в системах пространственной фильтрации лазерных пучков, интерферометрии, конфокальной микроскопии, при формировании эталонных точечных источников света для калибровки оптических приборов и в прецизионных научных экспериментах, требующих подавления фонового рассеяния.
Описание семейства продуктов
- Низкий коэффициент отражения от EUV до SWIR.
- Чернеющее покрытие с абсорбцией 99%
- Размер апертуры от 20 до 1000 мкм
- Доступно в размонтированном и смонтированном виде
Пинхолы Acktar Blackened имеют чернеющее покрытие Acktar Magic Black™, которое обеспечивает широкополосный низкий коэффициент отражения от экстремального ультрафиолета (EUV) до коротковолнового инфракрасного излучения (SWIR). Это покрытие обеспечивает практически нулевое газовыделение и может использоваться при температурах до 380°C. Актар Черные пинхолы имеют покрытие с обеих сторон, включая край пинхола, и доступны как в разобранном виде, так и в 25-мм креплении для легкой интеграции в оптические системы. Эти точечные отверстия подложки из нержавеющей стали идеально подходят для приложений пространственной фильтрации, требующих низкого обратного отражения и рассеяния от источников света.
Примечание. Свяжитесь с нами, чтобы узнать о вариантах апертуры.
