Поставщик
|
Edmund Optics |
|
Артикул
|
55-461 |
|
Перемещение
|
1" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (г)
|
450 |
|
Грузоподъемность, Тb (кг)
|
2.3 |
|
Грузоподъемность, Ta (кг)
|
4.5 |
|
Грузоподъемность, нормальная (кг)
|
11 |
|
Точность прямой линии (мкм)
|
2 per 25 mm of travel |
|
Примечание
|
Solid Top |
|
Градация (мм)
|
0.001 |
|
Ход (мм)
|
25 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
Digital Micrometer (Metric) |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Размер платформы (дюймы)
|
1.75 x 1.75 |
|
Тип
|
Metric |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminum Top and Base/440C Stainless Steel Bearings |
|
Тип движения
|
Linear (X) |
Описание

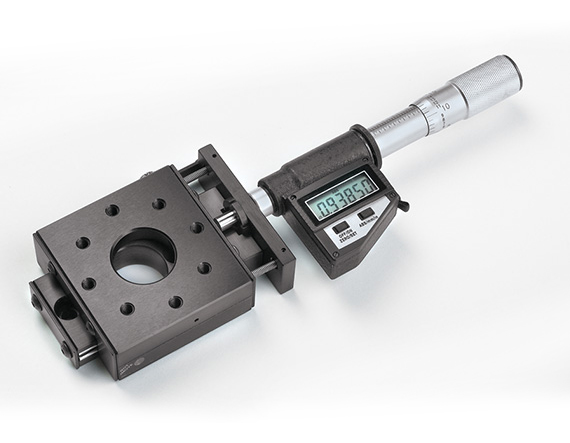

Система позиционирования с цифровым микрометром, обеспечивающая линейное перемещение на 25 мм при габаритах платформы 44,4 x 44,4 мм, представляет собой механический трансляционный столик метрической серии, предназначенный для точного контролируемого смещения оптических или механических компонентов вдоль одной оси. Встроенный цифровой микрометр заменяет традиционную аналоговую шкалу барабана электронным дисплеем, отображающим текущее положение подвижной платформы с высокой разрешающей способностью, что снижает вероятность ошибки считывания и облегчает повторяемую настройку положения при многократной юстировке. Конструкция такого столика обычно построена на основе перекрёстных роликовых направляющих или прецизионных шариковых опор, обеспечивающих плавность хода и минимальный люфт при перемещении, а привод осуществляется через микрометрический винт с калиброванным шагом резьбы. Метрическое исполнение подразумевает миллиметровую систему единиц измерения и стандартную для метрической механики резьбу крепёжных отверстий.
Характеристики
- Тип: система позиционирования (трансляционный столик)
- Диапазон перемещения: 25 мм
- Размер платформы: 44,4 x 44,4 мм
- Управление: цифровой микрометр
- Система измерения: метрическая
- Поставщик: Edmund Optics
Отрасли применения
Такие позиционирующие столики применяются в оптических лабораториях при точной юстировке линз, зеркал и других компонентов оптического тракта, в системах машинного зрения для калибровки положения камер и объективов, а также в метрологическом оборудовании. Их используют в производстве полупроводников, при сборке фотонных модулей, в научных экспериментальных установках и в приборостроении, где требуется контролируемое микронное перемещение элементов вдоль одной оси с возможностью точного цифрового отслеживания положения.
Описание семейства продуктов
- Микрометр прямого считывания с разрешением 0,001 мм
- Показания в дюймах или миллиметрах.
- Доступно с английскими или метрическими монтажными отверстиями.
Эти цифровые микрометры доступны со стандартными (английскими) или метрическими монтажными отверстиями, имеют прецизионную шлифованную монтажную поверхность и четкие показания на ЖК-дисплее. Микрометры также имеют инкрементный или абсолютный позиционные режимы, установку нуля в любом положении, дюймовые или миллиметровые показания (разрешение 0,001 мм), удержание дисплея и автоматическое отключение для экономии встроенной батареи. Ход предметного столика составляет один дюйм, а столешницы доступны со сквозным отверстием или без него.
