Поставщик
|
Edmund Optics |
|
Артикул
|
37-585 |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Толщина кромки ET (мм)
|
2.01 |
|
f / #
|
4 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Числовая апертура NA
|
0.08 |
|
Радиус R1 (мм)
|
45.85 |
|
Качество поверхности
|
20-10 |
|
Тип
|
Цилиндрическая линза, плоско-вогнутая |
|
Типичный предел плотности энергии
|
7.5 Дж/см2 при 355 нм, 20нс, 20 Гц |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5λ |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Соответствие |
|
Спецификация покрытия
|
Rabs <0.25% при 355 нм |
|
Покрытие
|
Laser V-Coat (355 нм) |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Чистая апертура CA (мм)
|
22.86 x 22.86 |
|
Подложка
|
УФ-плавленый кварц |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.80 |
|
Скос
|
Защитная фаска по запросу |
|
Заднее фокусное расстояние BFL (мм)
|
97.39 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
|
Размеры (мм)
|
25.4 x 25.4 |
Описание

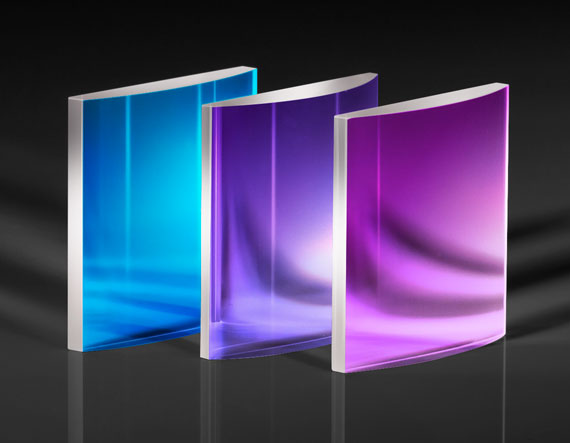

Плоско-вогнутая цилиндрическая линза 37-585 от Edmund Optics предназначена для работы с Nd:YAG лазером на длине волны 355 нм (третья гармоника). Линза имеет квадратную или прямоугольную форму со стороной 25,4 мм и фокусное расстояние 100 мм (отрицательное). Цилиндрическая геометрия позволяет расходиться пучку только в одной плоскости, преобразуя круглый лазерный луч в эллиптический или линию. Плоско-вогнутая форма используется для расширения пучка в одном направлении, коррекции астигматизма или создания линейной фокусировки. На вогнутую поверхность нанесено просветляющее покрытие, оптимизированное для 355 нм, что обеспечивает высокое пропускание в УФ-диапазоне и стойкость к лазерному излучению. Материал — плавленый кварц, обладающий высокой прозрачностью в УФ и низким тепловым расширением. Линза поставляется без оправы и может быть установлена в держатели для цилиндрической оптики. Она идеально подходит для формирования лазерной линии в системах лазерной обработки, микроскопии и контроля.
Характеристики
- Тип: плоско-вогнутая цилиндрическая линза
- Размер: 25,4 мм (сторона)
- Фокусное расстояние: -100 мм (отрицательное)
- Рабочая длина волны: 355 нм
- Просветляющее покрытие для УФ
- Материал: плавленый кварц
- Формирование линии из круглого пучка
- Поставляется без оправы
Отрасли применения
Цилиндрическая линза используется в лазерных системах с Nd:YAG на 355 нм для создания линейной фокусировки при резке, скрайбировании и микрообработке материалов. Она применяется в лазерной литографии, системах очистки поверхностей и научных экспериментах по формированию световых плоскостей. В биомедицинских приборах линза может служить для создания УФ-линии возбуждения флуоресценции. Промышленные применения включают контроль дефектов, лазерную маркировку и выравнивание пучков. Благодаря кварцевой подложке линза выдерживает высокие пиковые мощности УФ-лазеров.
Описание продукции:
- Покрытие для работы с гармониками Nd:YAG лазера;
- Допуск на наклон плоской поверхности <3';
- Подложка из плавленого кварца.
Цилиндрические линзы TECHSPEC® для работы с Nd:YAG лазером производятся с жестко контролируемыми допусками на клиновидность, что способствует уменьщению совместимости. Эти цилиндрические линзы имеют оптические характеристики лазерного класса, включая качество поверхности 20-10 и неровность поверхности λ/4 как на плоских, так и на цилиндрических поверхностях. Цилиндрические линзы TECHSPEC доступны в версиях с просветляющим покрытием 266 нм, 355 нм, 532 нм и 1064 нм с указанными порогами повреждения, вызванного лазером. Эти линзы из плавленого кварца идеально подходят для лазерной обработки с высокими требованиями и в медицине.
