Поставщик
|
Edmund Optics |
|
Артикул
|
12-490 |
|
Покрытие
|
NIR II & Protected Silver |
|
Длина волны
|
750-1550 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с покрытием |
|
Отклонение луча (°)
|
180 |
|
Высота, мм
|
19.05 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Типичный предел плотности энергии
|
Entrance: 8 J/cm2 @ 1064nm, 10ns Reflective Surfaces: 0.5 J/cm2 @1064nm, 10ns |
|
Тип
|
Retroreflector |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Диаметр (мм)
|
25.40 +0.0/-0.1 |
|
Примечание
|
Black Overpaint is 30-60µm Thick |
|
Ориентация изображения
|
Left-Handed |
|
Допуск по высоте (мм)
|
±0.25 |
|
Спецификация покрытия
|
Reflective Surfaces: Ravg >98% @ 500 - 800nm, Ravg >98% @ 2 - 10 µm w/Black Overpaint Entrance: Rabs ≤1.5% @ 750 - 800nm, Rabs ≤1.0% @ 800 - 1550nm, Ravg ≤0.7% @ 750 - 1550nm |
|
Чистая апертура (%)
|
95 |
|
Скос
|
Protective bevel as needed |
|
Покрытие
|
NIR II & Protected Silver |
|
Высота (мм)
|
19.05 |
|
Отклонение луча (угл.сек)
|
3 |
Описание

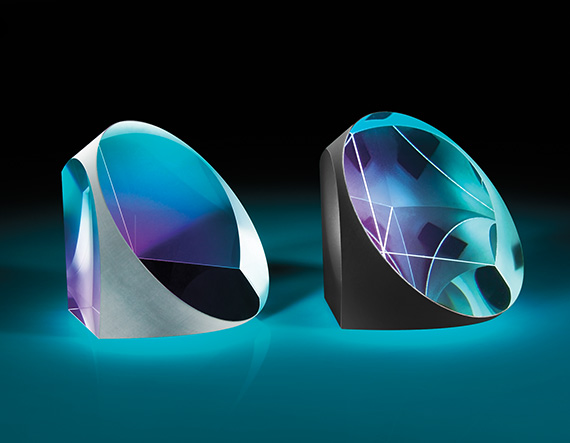

Ретрорефлектор 12-490 от Edmund Optics представляет собой уголковый отражатель, изготовленный из стекла N-BK7. Он имеет форму трёхгранной призмы с взаимно перпендикулярными гранями, которые обеспечивают отражение падающего луча строго в обратном направлении независимо от угла падения (в пределах апертуры). На отражающие грани нанесено покрытие, оптимизированное для ближнего инфракрасного диапазона 750–1550 нм. Диаметр ретрорефлектора 25,4 мм. Благодаря покрытию он обеспечивает высокий коэффициент отражения в указанном диапазоне. Ретрорефлектор используется для точного возврата луча в системах юстировки, интерферометрии и лазерной локации. N-BK7 обладает хорошей прозрачностью в видимой области, а покрытие расширяет рабочий диапазон в ближний ИК. Устройство поставляется без оправы и может быть установлено в держатели для круглой оптики. Высокое качество полировки обеспечивает низкое рассеяние и точность возврата луча.
Характеристики
- Тип: ретрорефлектор (уголковый отражатель)
- Диаметр: 25,4 мм
- Материал: N-BK7
- Покрытие: 750–1550 нм
- Отражение строго в обратном направлении
- Высокий коэффициент отражения
- Поставляется без оправы
Отрасли применения
Ретрорефлектор 12-490 используется в лазерных интерферометрах для создания опорного плеча, в системах измерения расстояний и скорости (лидары), а также в устройствах выравнивания и юстировки. Он применяется в качестве отражающего элемента в лазерной локации, системах безопасности и датчиках. В научных исследованиях ретрорефлектор служит для точного возврата луча при калибровке оптических трактов. Благодаря покрытию 750–1550 нм он совместим с источниками ближнего ИК-диапазона, включая телекоммуникационные лазеры. Промышленные применения включают системы контроля положения и автоматизированные измерительные установки.
Описание семейства продуктов
- Падающий свет отражается обратно к источнику
- Отклонение луча до 3 угловых секунд
- Полезно для съемки и выравнивания.
- Также доступны смонтированные
Угловые световозвращатели TECHSPEC® N-BK7 Corner Cube предназначены для отражения любого луча или пучка, попадающего на поверхность призмы, независимо от ориентации призмы, обратно на себя. Зеркало сделает это только при нормальном падении. В результате ретрорефлекторы с угловым кубом полезны там, где точное выравнивание невозможно или требует много времени. Световозвращатели TECHSPEC® N-BK7 Corner Cube доступны с двугранными поверхностями без покрытия или с серебряным покрытием. Серебряное покрытие обеспечивает больший угол приема, в то время как вариант без покрытия, основанный на полном внутреннем отражении, обеспечивает оптимальную отражательную способность. Входная поверхность доступна без покрытия или с просветляющим покрытием, оптимизированным для длин волн видимого или ближнего инфракрасного диапазона, включая 1064 нм и 1 550 нм.
