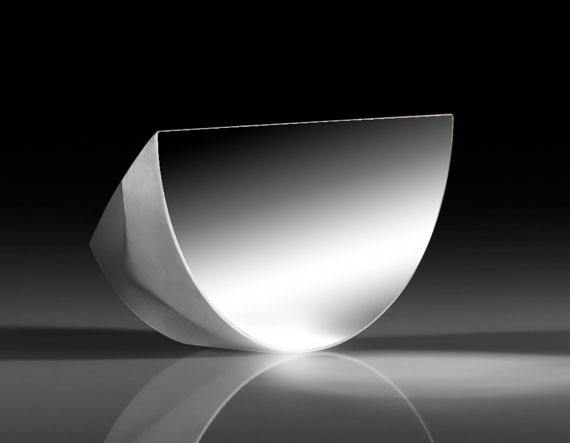

Зеркало для разделения двух расположенных близко друг к другу лучей, диаметр: 25.4 мм, покрытие для 450-10000 нм, плоскостность: λ/10

Описание

Зеркало 36-137 компании Edmund Optics предназначено для разделения двух расположенных близко друг к другу лучей, имеет диаметр 25,4 мм, отражающее покрытие для диапазона 450–10000 нм и плоскостность поверхности λ/10.

Такое зеркало устанавливают на пути только одного из двух близко идущих параллельных лучей так, чтобы оно перехватывало и отражало в сторону именно этот луч, а соседний луч, идущий совсем рядом, проходил мимо края зеркала не задетым, — для этого зеркало делают достаточно тонким по краю и устанавливают его кромку с высокой точностью прямо посередине между двумя лучами.

Плоскостность λ/10 означает, что отклонение реальной отражающей поверхности зеркала от идеально плоской формы не превышает одной десятой длины волны света — это довольно высокая точность изготовления, которая гарантирует, что отражённый луч сохраняет свою исходную форму и не искажается самим зеркалом.

Отражающее покрытие рассчитано на исключительно широкий диапазон 450–10000 нм — от видимого до дальнего инфракрасного излучения, — что позволяет использовать это зеркало для разделения близко расположенных лучей на самых разных длинах волн без замены на другую модель.

Такие зеркала для разделения близко расположенных лучей применяют в лазерных схемах с несколькими параллельными пучками (например, в многоканальных лазерных системах или интерферометрах), где нужно вывести в сторону только один из двух идущих почти вплотную лучей, не задев соседний.

Характеристики

• Артикул: 36-137; производитель: Edmund Optics
• Тип: зеркало для разделения близко расположенных лучей
• Диаметр: 25,4 мм
• Отражающее покрытие: для 450–10000 нм
• Плоскостность: λ/10

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание семейства продуктов

• Предназначен для разделения двух лучей, распространяющихся близко друг к другу.
• Скос 45°
• Покрытие диафрагмы до кромки ножа
• Улучшенные варианты покрытия алюминия, защищенного золота и защищенного серебра

Зеркала с режущей кромкой предназначены для выборочного отражения отдельного луча из группы близко расположенных лучей, минимизируя при этом общую площадь приложения. Эти зеркала имеют острый скос под углом 45° с отражающим покрытием, которое простирается до скошенного края на прецизионной подложке из плавленого кварца с плоскостностью λ/10 до скоса. Измерительные зеркала с ножевой кромкой идеально подходят для применений, в которых используются дисперсионные призмы и дифракционные решетки. Эти зеркала доступны в трех вариантах металлического покрытия с характеристиками от видимого спектра до дальнего ИК-диапазона.
