Зеркало для разделения двух расположенных близко друг к другу лучей, диаметр: 25.4 мм, покрытие для 700-10000 нм, плоскостность: λ/10

Описание

Зеркало диаметром 25,4 мм предназначено для разделения двух близко расположенных оптических пучков в диапазоне 700–10000 нм. Прецизионная плоскостность λ/10 позволяет сохранять форму волнового фронта и применять элемент в интерферометрических, измерительных и визуализирующих системах. Отражательное покрытие рассчитано на ближний и средний инфракрасные диапазоны.

Специальная конструкция позволяет использовать зеркало в схемах, где два луча проходят рядом и должны быть разнесены или направлены в разные каналы. Это может быть полезно при создании компактных интерферометров, систем сравнения опорного и измерительного пучков, а также оптических узлов с минимальным расстоянием между каналами. Диаметр 1 дюйм совместим со стандартными оправами.

При установке необходимо тщательно контролировать угол, положение и ориентацию зеркала относительно обоих лучей. Изменение наклона может одновременно сместить оба канала и ухудшить перекрытие с детекторами. Рабочую поверхность следует защищать от загрязнений и царапин. Для мощных лазеров дополнительно проверяют допустимую плотность энергии покрытия и состояние отражающего слоя.

Характеристики

• Тип: прецизионное зеркало для разделения близко расположенных лучей.
• Диаметр: 25,4 мм.
• Покрытие: для диапазона 700–10000 нм.
• Плоскостность поверхности: λ/10.
• Спектральная область: ближний и средний инфракрасные диапазоны.
• Оптическая функция: разделение и перенаправление соседних пучков.
• Формат: круглая оптика диаметром 1 дюйм.
• Назначение: компактные многоканальные и интерферометрические схемы.

Отрасли применения

• Интерферометрия.
• ИК-спектроскопия.
• Оптическая метрология.
• Волоконно-оптические измерения.
• Ближняя инфракрасная визуализация.
• Научное и промышленное приборостроение.

Описание семейства продуктов

• Предназначен для разделения двух лучей, распространяющихся близко друг к другу.
• Скос 45°
• Покрытие диафрагмы до кромки ножа
• Улучшенные варианты покрытия алюминия, защищенного золота и защищенного серебра

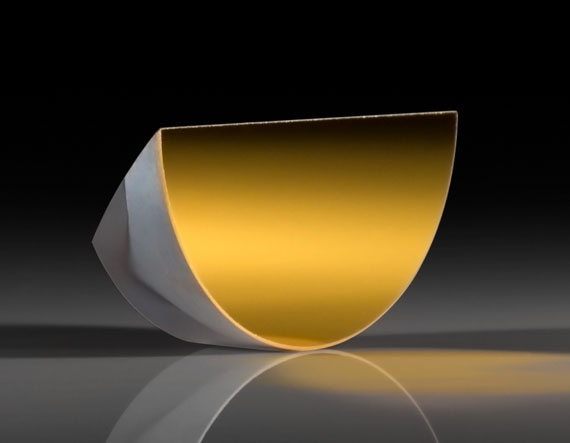

Зеркала с режущей кромкой предназначены для выборочного отражения отдельного луча из группы близко расположенных лучей, минимизируя при этом общую площадь приложения. Эти зеркала имеют острый скос под углом 45° с отражающим покрытием, которое простирается до скошенного края на прецизионной подложке из плавленого кварца с плоскостностью λ/10 до скоса. Измерительные зеркала с ножевой кромкой идеально подходят для применений, в которых используются дисперсионные призмы и дифракционные решетки. Эти зеркала доступны в трех вариантах металлического покрытия с характеристиками от видимого спектра до дальнего ИК-диапазона.
