Поставщик
|
Edmund Optics |
|
Артикул
|
17-515 |
|
Диаметр оптики
|
25.4 |
|
Особенности
|
фиксированные |
|
RoHS
|
Compliant |
|
Post Diameter (mm)
|
25.4 |
|
Optical Axis Height (mm)
|
127.00 |
|
Contents of Kit
|
#64-561, #16-305, #16-333, #15-850 |
|
Compatible Post
|
M6 x 1.0, ¼-20 |
|
Thickness (mm)
|
16.0 |
|
Outer Diameter (mm)
|
45.0 |
|
Clear Aperture CA (mm)
|
22.0 |
|
Thickness of Compatible Optics (mm)
|
10.0 |
|
Size of Compatible Optics (mm)
|
25.4 |
|
Type of Optics
|
Circular |
|
Construction
|
Black Anodized Aluminum |
|
Type
|
Fixed |
Описание

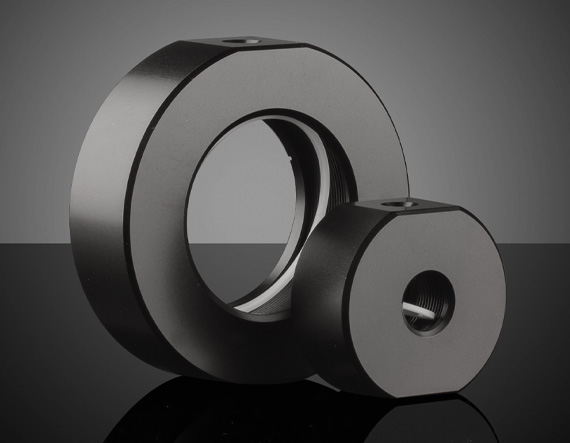

Фиксированное крепление для оптики представляет собой простой и надёжный механический узел, предназначенный для стационарной установки одиночного оптического элемента стандартного диаметра на оптической скамье или в составе более крупной системы. В отличие от юстируемых держателей с регулировкой угла наклона, фиксированное крепление обеспечивает жёсткую неподвижную посадку компонента, что снижает риск случайного сбоя настройки в процессе эксплуатации и повышает долговременную механическую стабильность оптического тракта. Корпус изготавливается из металла и включает посадочную расточку под указанный диаметр оптики, а также элемент фиксации, предотвращающий продольное и радиальное смещение линзы, зеркала или фильтра относительно корпуса крепления.
Характеристики
- Тип: фиксированное (нерегулируемое) крепление для оптики
- Совместимый диаметр оптики: 25.4 мм (1 дюйм)
- Конструкция: стационарная посадка без юстировочных регулировок
- Материал: металлический корпус
Отрасли применения
Фиксированные крепления диаметром 25.4 мм, являющимся одним из наиболее распространённых стандартов в оптическом приборостроении, применяются повсеместно при сборке оптических скамей, лазерных стендов и измерительных установок, где положение элемента однажды выставлено и не требует последующей регулировки. Такие крепления используются в учебных и демонстрационных оптических комплектах, в промышленных лазерных системах для фиксации защитных окон и фильтров, а также в модульных исследовательских установках, где важно быстро и надёжно закрепить стандартную оптику без избыточной функциональности юстируемых держателей. Простота конструкции подобных креплений делает их предпочтительным выбором там, где не требуется точная угловая или линейная регулировка положения оптического элемента.
Product Family Description
- Simple Mounting Arrangement
- Metric and English Configurations
- Black Anodized Aluminum Construction
- Posts and Post Holders Required for Mounting
Fixed optical mounts are designed to hold our lenses, filters, mirrors and other optical components. The included retainer ring securely holds the component in place. Posts and post holders are required for mounting to a breadboard. Mounts accept both English (¼-20) and Metric (M6) standard posts.
