Компактный держатель для установки на оптическую плиту, размер совместимой оптики: 25.0/25.4 мм, L-слот

Описание

Компактный держатель для установки на оптическую плиту, рассчитанный на оптику диаметром 25,0/25,4 мм и выполненный в формате L‑слота, представляет собой оптомеханический элемент для надёжной фиксации линз, фильтров и других круглых компонентов на оптических столах и плитах. L‑образная форма держателя обеспечивает удобный доступ к оптической поверхности и уменьшает перекрытие пространства вокруг элемента, что упрощает сборку сложных оптических схем с плотной компоновкой.

Держатель совместим с стандартными плитами с резьбовыми отверстиями и позволяет быстро устанавливать и переставлять оптические элементы благодаря прижимному механизму. Возможность работы как с 25,0 мм, так и с 25,4 мм (1") диаметром делает его универсальным для большинства прецизионной и коммерческой оптики в лабораторной и промышленной среде. Низкий профиль и компактная база помогают экономить место и уменьшать тень в оптических системах.

Характеристики

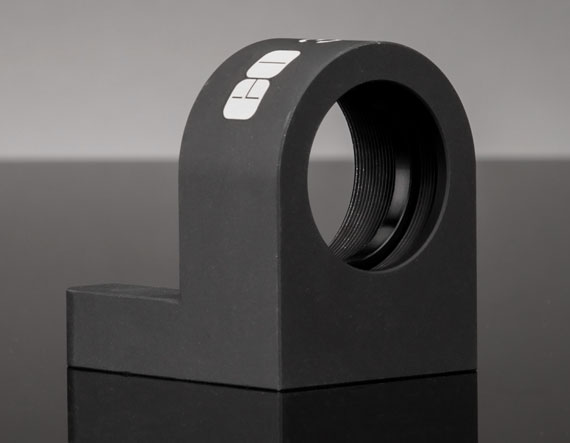

Держатель 36‑410 имеет L‑образную конструкцию с прорезью для оптики диаметром 25,0–25,4 мм, прижимной фиксирующей деталью и крепёжными отверстиями для установки на оптическую плиту. Материал — обычно алюминий с чёрным анодированием, обеспечивающий малый вес, жёсткость и устойчивость к коррозии. Прижимной механизм позволяет надёжно фиксировать оптический элемент без значительных напряжений и деформаций.

Габариты держателя выбраны таким образом, чтобы обеспечить компактность и минимальное перекрытие соседних отверстий на оптической плите. L‑слот даёт возможность устанавливать оптику с частичным выступанием за край держателя, что облегчает доступ к поверхности для обслуживания и юстировки. Держатель совместим с широким спектром линз, фильтров, окон и зеркал в стандартных оправках диаметром 1".

Отрасли применения

Компактные держатели такого типа используются в лабораторных оптических стендах, системах технического зрения и экспериментальных установках, где требуется плотная компоновка оптики на ограниченном пространстве. Они применяются в учебных и демонстрационных стендах, научных экспериментах и прототипах, где важно быстрый монтаж и перестановка элементов.

В промышленности такие держатели используются в оборудованиях контроля качества, диагностических системах и серийных оптических модулях, где требуется надёжная фиксация и минимизация габаритов. Универсальность по диаметру 25,0/25,4 мм делает держатель удобным для работы с распространёнными типоразмерами оптических компонентов.

Описание семейства продуктов

• Прямой монтаж на макетную плату
• Высота центральной линии 25,4 мм.
• Компактный форм-фактор

Компактные крепления TECHSPEC® Direct Mount позволяют устанавливать устройство непосредственно на оптический стол или макетную плату. Эти крепления поддерживают высоту центральной линии 25,4 мм, что обеспечивает плавную интеграцию от лаборатории до использования OEM. Доступные для оптики диаметром 25,4 мм и 12,7 мм или кубических светоделителей 25 мм, эти компоненты обеспечивают удобный универсальный метод монтажа оптики. Наши компактные прямые крепления TECHSPEC устраняют ненужный набор допусков обычных стоек и держателей стоек с перпендикулярностью менее 4 угловых минут от полки для объектива до основания. Прямые крепления идеально подходят для использования с кинематическими креплениями TECHSPEC, а высота центральной линии 25,4 мм и алюминиевая конструкция обеспечивают интеграцию в самые требовательные приложения.
