Держатель для установки оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 25.4 мм, максимальная толщина совместимой оптики: 5 мм

Описание

Держатель, предназначенный для установки оптических элементов в мультиэлементные системы, представляет собой конструктивный модуль, позволяющий последовательно размещать несколько линз, фильтров или иных плоских и линзовых компонентов в едином корпусе с сохранением их соосности и заданного взаимного расстояния. Такие держатели, как правило, выполняются в виде тонкого кольца или втулки с точной внутренней посадкой под стандартный диаметр оптики и торцевыми поверхностями, позволяющими стыковать несколько подобных модулей друг с другом или с трубчатыми корпусами (ланч-тубами) объективов и коллиматоров. Использование мультиэлементных держателей упрощает сборку сложных оптических систем, поскольку каждый элемент фиксируется в отдельном модуле, что облегчает последующую разборку, чистку или замену отдельной линзы без нарушения юстировки остальных компонентов схемы. Ограничение по максимальной толщине совместимой оптики определяет допустимый диапазон линз и пластин, которые можно установить в держатель, не нарушая механическую посадку и не создавая избыточных зазоров.

Характеристики

• Назначение: крепление оптических элементов в составе мультиэлементных систем
• Совместимый диаметр оптики: 25,4 мм (1 дюйм)
• Максимальная толщина совместимого элемента: 5 мм
• Тип конструкции: модульный держатель для последовательной сборки

Отрасли применения

Подобные держатели применяются при сборке составных объективов, коллиматоров и телескопических систем в научных и промышленных оптических лабораториях, где требуется точная взаимная юстировка нескольких линз в одном канале. Их используют в разработке прототипов оптических приборов, в производстве лазерных систем формирования пучка, а также в образовательных и исследовательских комплексах по фотонике, где важна возможность быстрой перекомпоновки оптической схемы. Модульный принцип крепления востребован в метрологии и микроскопии при создании специализированной оптики под конкретную измерительную задачу.

Описание семейства продуктов

• Крепления для различных диаметров и толщин оптических компонентов
• Резьба M29 с наружным диаметром позволяет легко устанавливать ее внутри наружных труб.
• В комплект входят одно стопорное кольцо и одно делриновое кольцо.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

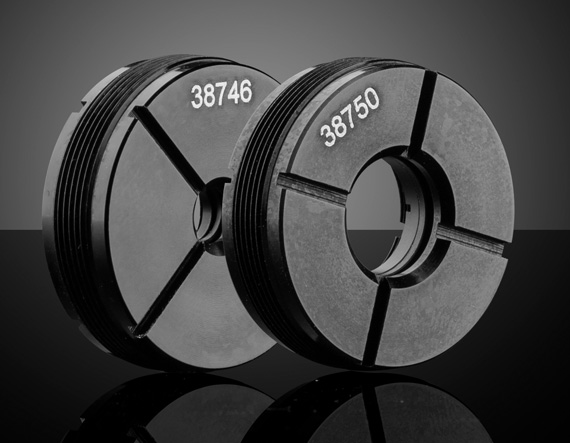

Многоэлементные внутренние одинарные оптические крепления TECHSPEC® предназначены для крепления различных оптических компонентов. Крепления поддерживают оптические диаметры от 5 до 25,4 мм и толщину краев от 4 до 17 мм. С наружной резьбой M29 x 0,75 эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Крепления TECHSPEC® Multi-Element Inner Single Optic Mounts включают одно кольцо из делрина, обеспечивающее надежное зажимное усилие между стопорным кольцом и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения внутренних одинарных креплений оптики вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
