Поставщик
|
Edmund Optics |
|
Артикул
|
43-484 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25.4 мм (1") |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
350 - 2000 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
Plano |
|
Рабочая температура (° C)
|
<300 |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Центрирование (угл. Мин.)
|
≤25 |
|
Качество поверхности
|
80-50 |
|
Подложка
|
Float Glass |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
7.20 ±0.25 |
|
Допуск фокусного расстояния (%)
|
±7 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
25.40 |
|
Диаметр (мм)
|
25.40 +0.2/-0.4 |
Описание
Компонент 43-484, выпускаемый под маркой Edmund Optics, предназначен для точного управления светом в специализированной аппаратуре. Конденсор с фокусным расстоянием, равным диаметру, обеспечивает сильное собирающее действие. Асферический профиль предназначен для более эффективной работы с источниками большой угловой расходимости по сравнению с простой сферической линзой аналогичной апертуры.
Асферический конденсор 43-484 собирает поток под большими углами, сохраняя компактную длину тракта. Равенство диаметра и фокусного расстояния указывает на сильное преломляющее действие, полезное рядом с малым ярким источником. Непокрытые поверхности расширяют спектральную свободу, хотя отражательные потери будут выше, чем у просветленного исполнения.
Характеристики
- Диаметр: 25,4 мм
- Фокусное расстояние: 25,4 мм
- Тип: асферическая конденсорная линза
- Покрытие: отсутствует
- Форма: плоско-выпуклая
Отсутствие покрытия дает широкую спектральную применимость, но увеличивает френелевские отражения. В осветительном тракте следует проверить тепловую нагрузку, расстояние до источника и распределение света; асферическую поверхность важно ориентировать согласно выбранному сопряжению.
При работе 43-484 рядом с лампой или мощным LED оценивают не только оптическую, но и тепловую геометрию. Фокусировка обратного излучения на кристалл или корпус источника может создавать нежелательный нагрев, поэтому путь отраженных лучей анализируют заранее.
Отрасли применения
- Осветители микроскопов
- Проекционные системы
- Сбор света от ламп и мощных светодиодов
- Оптические экспериментальные установки
- Подсветка машинного зрения
Артикул 43-484 может использоваться в проектах, где перечисленные параметры заранее включены в оптический расчет и спецификацию. В осветителе качество оценивают по однородности и собранному световому потоку на объекте; разрешение изображения не является главным критерием конденсора.
43-484 выбирают ради эффективного сбора света и короткого тракта, а не ради формирования высококачественного изображения по широкому полю. Это прежде всего конденсорный элемент осветительной системы.
Описание семейства продуктов
- Формованные линзы для подсветки
- Асферический или сферический дизайн
- Высокая числовая апертура

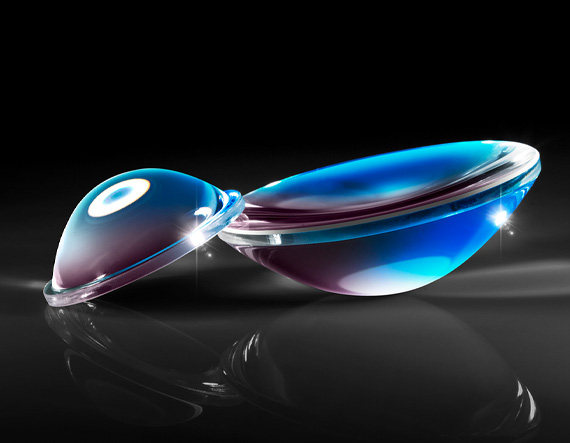

Конденсорные линзы представляют собой литые линзы, предназначенные для освещения. Обладая большой апертурой и коротким фокусным расстоянием, конденсорные линзы обычно используются в приложениях с излучателем-детектором, проекционных приложениях или в приложениях конденсационного освещения, таких как освещение Келера. Асферические конденсорные линзы отлиты на асферической поверхности и отшлифованы и отполированы на противоположной стороне, что обеспечивает превосходные характеристики. Конденсорные линзы Plano-Convex (PCX) отлиты на обеих поверхностях, что обеспечивает отличное соотношение цены и качества.
