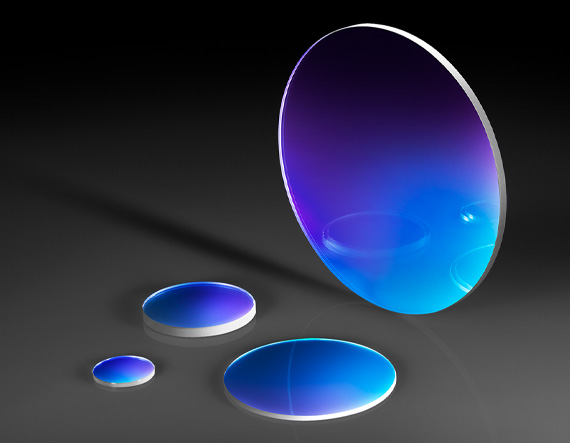

Оптическое окно из сапфира, без покрытия, диаметр: 25.4 мм

Описание

Оптическое окно Edmund Optics 43-636 изготовлено из сапфира и имеет диаметр 25,4 мм. Компонент предназначен для механической защиты оптических систем, сенсоров, лазерных источников и наблюдательных каналов. Сапфир обладает высокой твердостью, устойчивостью к царапинам и хорошей механической прочностью, поэтому такое окно подходит для эксплуатации в более жестких условиях, чем многие распространенные виды оптического стекла.

Окно поставляется без просветляющего покрытия. Это обеспечивает широкую спектральную применимость самого материала и исключает ограничения, связанные с конкретным многослойным покрытием, но отражение на каждой поверхности будет выше. В системах, чувствительных к потерям и обратным бликам, следует оценить необходимость нанесения специализированного покрытия или установить окно под небольшим углом, чтобы отвести отраженное излучение от источника и детектора.

Диаметр 1" совместим с распространенными оправами, тубусными системами и посадочными местами лабораторного оборудования. Сапфировое окно может служить внешним защитным элементом камеры, смотровым окном прибора или барьером между оптическим трактом и агрессивной средой. Само по себе оно не гарантирует герметичность: способность узла выдерживать давление определяется толщиной, способом крепления, уплотнением и геометрией опоры.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 43-636.
• Тип: круглое защитное оптическое окно.
• Материал: сапфир.
• Диаметр: 25,4 мм.
• Покрытие: отсутствует.
• Оптическая функция: пропускание без намеренного изменения сходимости пучка.
• Основные преимущества: твердость, износостойкость и механическая прочность.
• Формат совместимой оптомеханики: 1".

Особенности выбора и интеграции

При установке используют равномерную опору по окружности и эластичное уплотнение, если это допускает конструкция. Жесткий металлический прижим может вызвать локальное напряжение и повреждение. Для лазерных систем учитывают френелевские отражения от непокрытых поверхностей. Окно очищают средствами, не оставляющими пленки. При работе под давлением или в вакууме требуется отдельный инженерный расчет.

Отрасли применения

• Защитные окна промышленных камер.
• Высокотемпературные наблюдательные приборы.
• Лазерные и спектроскопические установки.
• Оптические датчики в пыльной среде.
• Научное и медицинское оборудование.
• Приборы для УФ-, видимого и ИК-диапазонов.
• Механически стойкие оптические интерфейсы.

Описание семейства продуктов

• Особенно высокая твердость поверхности, химическая стойкость
• Передает волны в диапазоне от УФ до среднего инфракрасного диапазона.
• Тоньше и прочнее, чем стандартные стеклянные окна

Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для требовательных приложений (таких как лазерные системы) благодаря их исключительной твердости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и устойчивости к обычным химическим кислотам и щелочам. Сапфир является вторым самым твердым кристаллом после алмаза, и из-за его структурной прочности сапфировые окна можно сделать намного тоньше, чем другие обычные диэлектрические окна с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристаллический оксид алюминия (Al₂O₃) и подходит для пропускания в диапазоне от 0,2 до 5,5 мкм.
